Como ler a placa de identificação do motor para fácil substituição
A placa de identificação do motor costuma ser chamada de “passaporte” de um motor elétrico - contém todas as informações críticas necessárias para a seleção adequada, instalação, e substituição. No entanto, para o olho destreinado, a combinação de códigos, números, e abreviações podem ser esmagadoras. A interpretação incorreta desses detalhes pode levar a erros dispendiosos, como comprar um motor incompatível ou causar falhas operacionais. Este guia detalha cada elemento em uma placa de identificação típica do motor, capacitando você a identificar com confiança motores de substituição enquanto se alinha com seu técnico requisitos. Se você é um técnico de manutenção, gerente de fábrica, ou especialista em compras, dominar a leitura da placa de identificação garante integração perfeita do motor e longevidade.
Por que a placa de identificação do motor é importante
As placas de identificação do motor são padronizadas para cumprir regulamentações internacionais, como a National Fabricantes elétricos Associação (NÃO HÁ) na América do Norte ou na Comissão Eletrotécnica Internacional (IEC) globalmente. Servem como referência jurídica e técnica, especificando os limites de projeto do motor, certificações de segurança, e classe de eficiência energética. Ignorar os dados da placa de identificação pode resultar em:
- Motor reduzido vida útil devido à sobrecarga
- Garantias anuladas por uso indevido
- Não conformidade com os padrões de segurança locais
- Aumento do consumo de energia
Por exemplo, uma processamento de comida uma vez, a planta substituiu um motor sem verificar a proteção de entrada (IP) avaliação, levando à corrosão em semanas porque o novo motor não era adequado para ambientes de alta umidade. Tais cenários destacam a importância da interpretação precisa da placa de identificação.

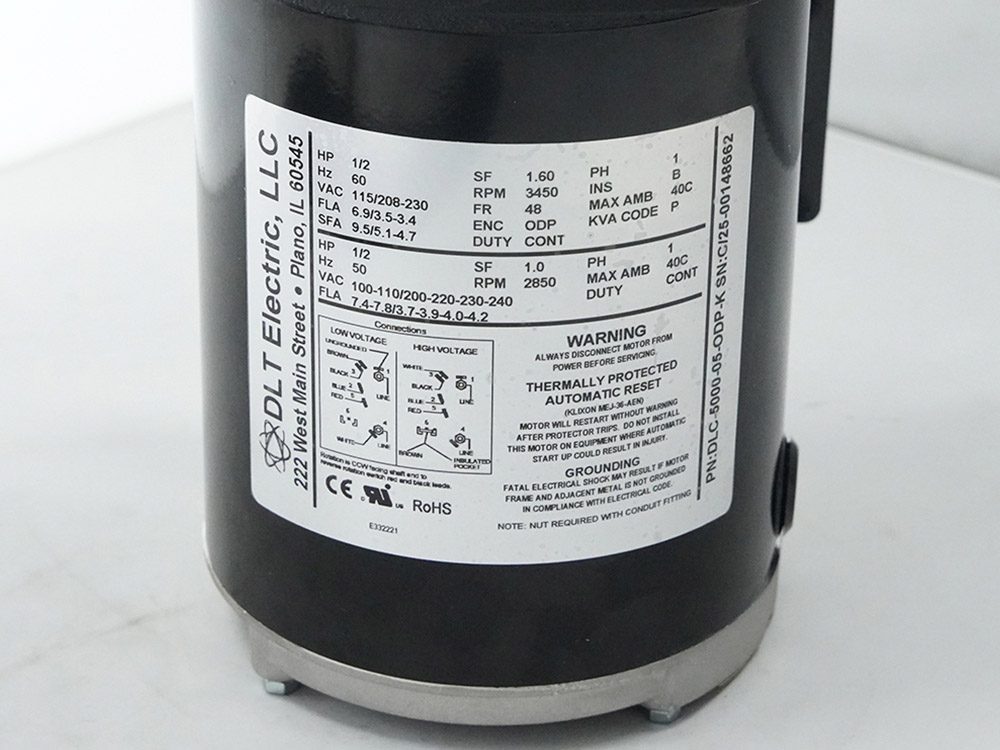

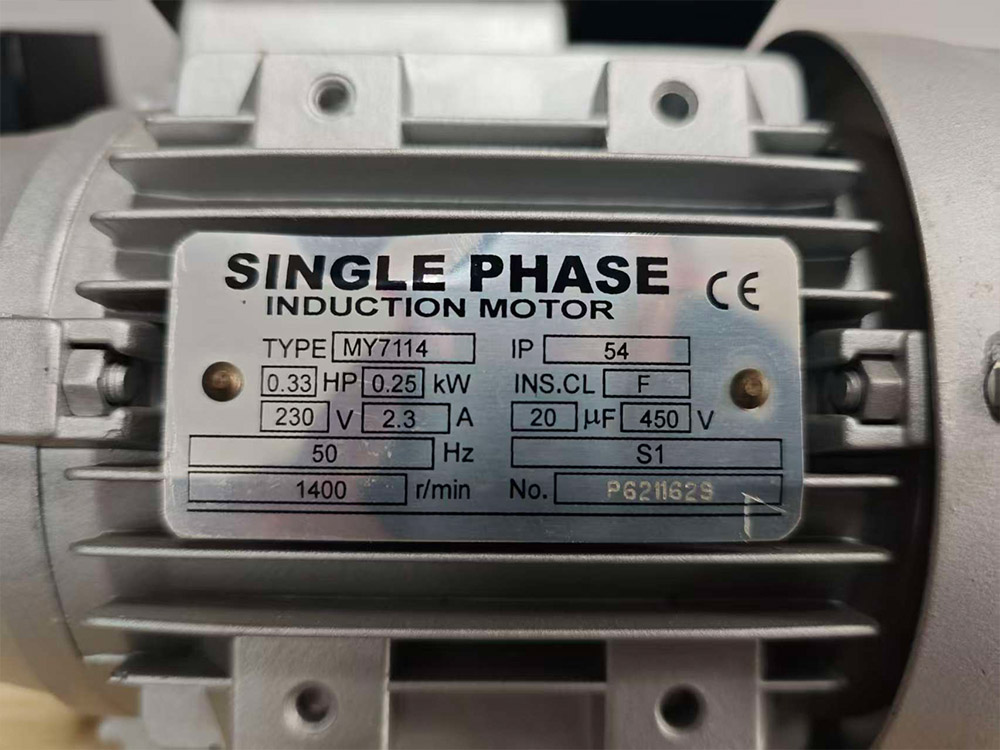

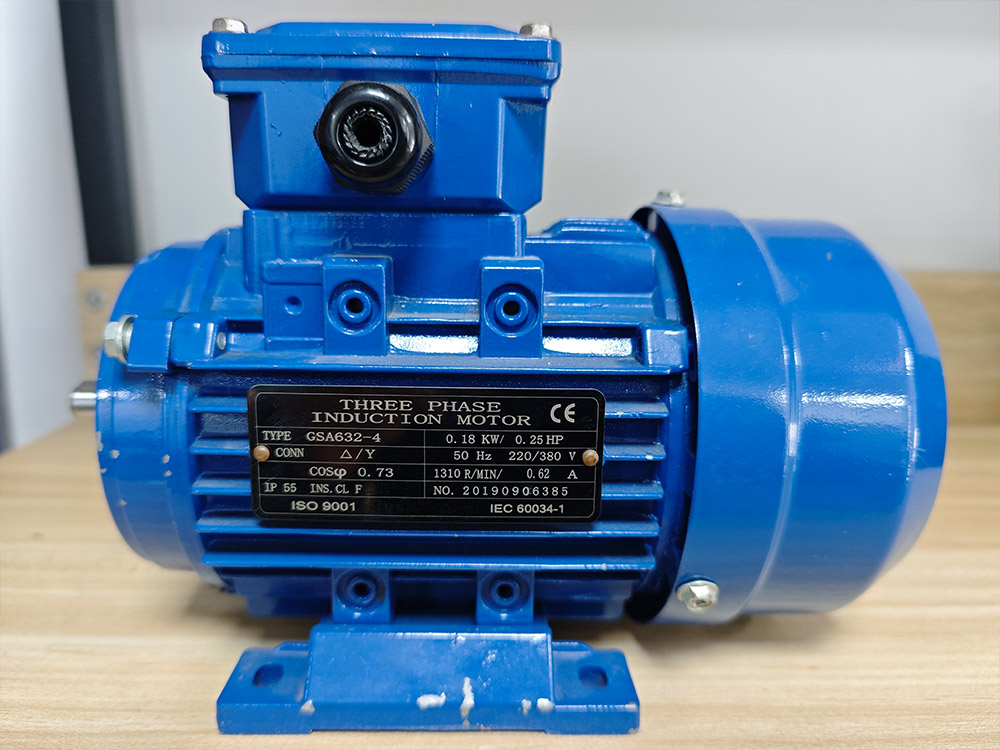

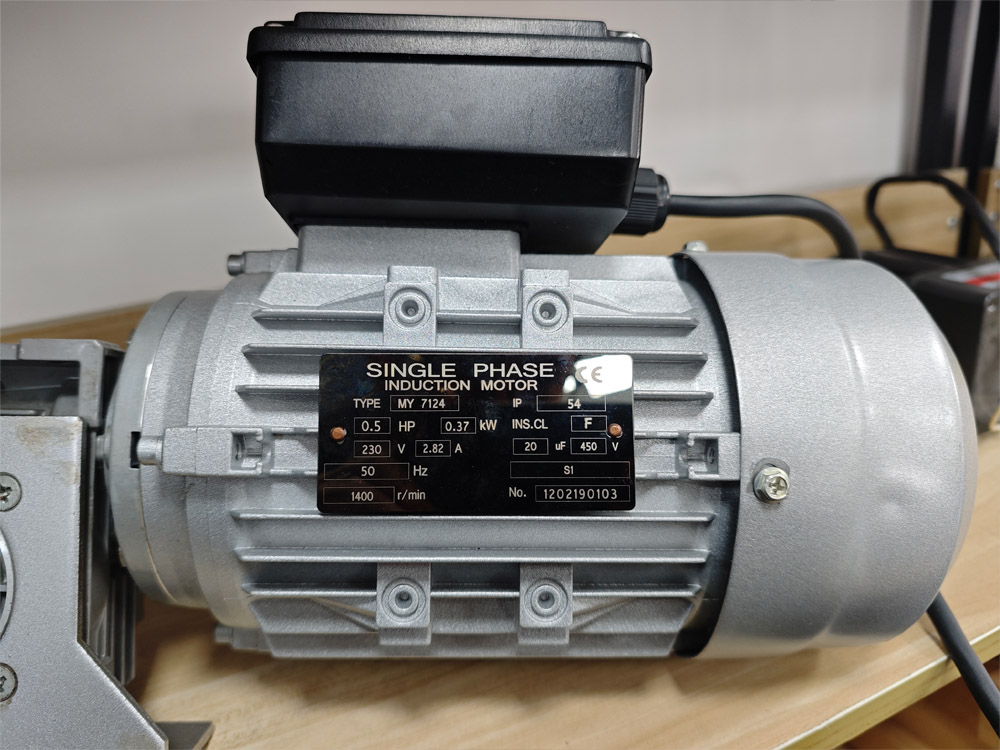

Guia passo a passo para decodificar uma placa de identificação de motor
1. Fabricante e número do modelo
O nome do fabricante e o número do modelo ajudam a identificar a origem e a série do motor. Este é o primeiro passo para encontrar um substituto genuíno. Por exemplo, Os motores Greensky incluem um código alfanumérico exclusivo como “GS-IM-5L-02,” que indica o tipo de motor (motor de indução), tamanho do quadro, e variante de design.
2. Potência (HP) ou quilowatts (kW)
A potência representa a potência de saída mecânica do motor. Em regiões que usam o sistema métrico, quilowatts são usados (1 HP ≈ 0.746 kW). Sempre combine a potência com precisão – usando um HP mais alto motor sem avaliar o inversor sistema pode causar estresse mecânico, enquanto um motor com HP mais baixo pode sobrecarregar e falhar.
3. Tensão e Frequência
Tensão (por exemplo., 230/460V) e frequência (50 Hz ou 60 Hz) deve estar alinhado com sua fonte de alimentação. Motores de dupla tensão permitem flexibilidade, mas a fiação incorreta pode danificar o motor. Uma fábrica têxtil no Sudeste Asiático, por exemplo, evitou o tempo de inatividade, confirmando sua 50 A alimentação Hz correspondia à classificação de frequência do motor antes da substituição.
4. Amperagem de carga total (FLA)
FLA indica a corrente consumida na carga máxima. Exceder este valor pode desarmar a proteção dispositivos ou superaquecer o motor. Compare o FLA com a corrente medida durante a operação para detectar possíveis problemas como desgaste do rolamento ou desequilíbrio de tensão.
5. RPM e velocidade
RPM (revoluções por minuto) reflete o motor síncrono velocidade sob carga total. Por exemplo, uma 1450 Motor RPM em um 50 A alimentação Hz é típica para motores de indução. Inversores de frequência variável (Inversores de frequência) pode ajustar a velocidade, mas o RPM base deve ser adequado à aplicação – por exemplo., as bombas geralmente exigem velocidades fixas.
6. Classe de eficiência
Etiquetas como “IE3” ou “SEM Prêmio” denotar eficiência energética. Motores de maior eficiência reduzem os custos de eletricidade, mas podem ter um preço inicial mais elevado. As regulamentações na UE e na América do Norte exigem cada vez mais o IE3 ou superior para motores industriais.
7. Tamanho do quadro
Tamanhos de quadro padronizados (por exemplo., NEMA 56C ou IEC 80) garantir compatibilidade mecânica com montagens e acoplamentos existentes. Tamanhos de quadro incorretos levam ao desalinhamento, vibração, e falha prematura.
8. Fator de serviço (SF)
SF representa a capacidade de sobrecarga que um motor pode suportar temporariamente. UMA 1.15 SF significa que o motor pode sustentar 15% além de seu HP avaliado. No entanto, confiar consistentemente no SF pode encurtar a vida útil do motor.
9. Classe de Isolamento
Classe de isolamento (por exemplo., Classe F) define a tolerância ao calor do enrolamento. Motores em ambientes de alta temperatura ambiente, como siderúrgicas, exigem classes de isolamento mais altas para evitar quebras.
10. Classificação de proteção (Código IP)
O código IP (por exemplo., IP55) indica proteção contra sólidos e líquidos. Um motor IP55 é protegido contra poeira e resistente a jatos de água, ideal para aplicações externas como máquinas agrícolas.
Estudo de caso: Evitando Erros de Substituição Dispendiosos
UMA fábrica na Alemanha precisava substituir um motor com defeito em um sistema transportador. A placa de identificação original estava desbotada, mas a equipe gravou “15 kW, 400V, 50 Hz, IE3” antes do descarte. Eles adquiriram um motor com especificações semelhantes, mas ignoraram a classificação IP. O novo motor, classificação IP23, foi instalado em uma área exposta à umidade. Dentro de um mês, ocorreu falha de isolamento. Após consultar a documentação original do fabricante, eles descobriram a classificação IP55 necessária. O custo de substituição dobrou devido ao tempo de inatividade não planejado e à compra de um segundo motor. Este caso ressalta a necessidade de verificações abrangentes das placas de identificação.
Dicas Práticas para Substituição de Motor
- Fotografe a placa de identificação Antes de remover um motor defeituoso, tire uma foto nítida para referência.
- Verifique as condições ambientaisVerifique a temperatura ambiente, umidade, e exposição a produtos químicos.
- Consulte tabelas de compatibilidade Use ferramentas de referência cruzada fornecidas por fabricantes como Greensky para encontrar modelos equivalentes.
- Considere atualizaçõesSe estiver substituindo um motor antigo, avaliar modelos energeticamente eficientes para economizar custos a longo prazo.
Próximas etapas: Encontrando o motor de substituição certo
Entendendo o seu motor placa de identificação é o primeiro passo para uma substituição bem-sucedida. Em Greensky, simplificamos esse processo com:
- Seleção de Motor Guiassob medida para o seu setor
- Bancos de dados de referência cruzadapara modelos obsoletos
- Suporte Técnicopara decodificação de placa de identificação
Visite nosso página do produtopara explorar motores que correspondam às especificações da sua placa de identificação. Para requisitos personalizados, como tamanhos de quadros incomuns ou certificações específicas, entre em contato com nossa equipe para soluções personalizadas.
Conclusão
As placas de identificação dos motores não são apenas etiquetas metálicas – elas são ferramentas essenciais para garantir eficiência operacional e segurança. Analisando sistematicamente cada parâmetro, você pode evitar armadilhas comuns e tomar decisões informadas. À medida que as tecnologias motoras evoluem, permanecer vigilante em relação aos dados da placa de identificação continuará a ser a base de estratégias eficazes de manutenção e aquisição.
