何ギアボックスとギアモーターの違いは?
クイックアンサー
あ ギアボックス は、速度を下げて外部モーターからのトルクを倍増させるスタンドアロンの機械式伝達装置ですが、 ギアモーター 電気モーターとギアボックスを単一の工場で一致したユニットに統合します。コアの違いは 統合: ギアボックスは個別のモーターの選択、シャフトのアライメント、カップリングの取り付けが必要ですが、ギアモーターは事前に組み立てられ、テストされ、コンパクトで信頼性の高い動作のために最適化されています。によると IEA電動モーターシステムプラットフォームモーター駆動システムは世界の電力消費量の53%を占めており、エネルギー効率、メンテナンスコスト、総所有コストにとって、これら2つの構成のどちらを選択するかが重要になります。
ギアボックスとは何ですか?
ギアボックス (ギアボックスとも呼ばれます) ギア減速機 または 減速機は、筐体内に収容されたギアセットで構成される機械装置です。それはそうします ない 代わりに、外部電源 (電気モーター、エンジン、タービン) から駆動負荷に伝達される回転運動の速度、トルク、および方向を変更します。この IEC 60034-1 標準はギアボックスを機械式トランスミッションコンポーネントとして分類しますが、 NEMA MG 1 北米市場でギアボックスと組み合わせたモーターの寸法と性能のガイドラインを提供します。
ギアボックスのコア機能
- 減速: 負荷要件に合わせて入力回転速度を下げます
- トルク乗算: ギア比と効率に比例した出力トルクを増加
- 方向転換: 回転軸の方向転換 (例: 90° 回転のかさ歯車)
- 負荷マッチング: モータ出力特性を駆動機器に適合S 需要曲線
- 慣性マッチング: 反射負荷慣性を低減し、モータ制御の安定性を向上
トランスミッションアーキテクチャ別のギアボックスタイプ
| タイプ | ギア構成 | 典型的な効率 | 最大比率 (シングルステージ) | 最適な用途 |
|---|---|---|---|---|
| 平ギアボックス | 平行シャフト、ストレート歯 | 95–98% | ~10:1 | 低速、低ノイズのアプリケーション |
| ヘリカルギアボックス | 平行シャフト、角度の付いた歯 | 96–98% | ~15:1 | 高負荷、静音の産業用ドライブ |
| ベベルギアボックス | 交差シャフト (90°) | 94–97% | ~6:1 | 方向転換、コンベアシステム |
| ウォームギアボックス | ウォームホイール+スクリュー | 60–90% | ~60:1 | 高減速、セルフロックのニーズ |
| 遊星ギアボックス | 太陽+惑星+リングギア | 95–97% | ~10:1 | 高トルク密度、ロボット工学 |
効率データから取得 シーメンス SIMOGEAR 技術仕様 遊星歯車の最適化に関するIEEEの研究(DOI: 10.1109/TMECH.2019.2946403)を呼び出します。
ギアモーターとは何ですか?
ギアモーター (または ギアモーター)は、電気モーターとギアボックスを単一の工場で一致したアセンブリに組み合わせた統合ドライブユニットです。モーターS ローター シャフトは通常、最初のギア ステージの入力ピニオンとして機能するため、外部カップリング、位置合わせ手順、および個別の取り付け金具が不要になります。ギアモーターは以下に分類されます。 IEC 60034-1 完全なモーターシステムとして、 IEC 60034-30-1 と DOE 10 CFR 部品 431 規制。
ギアモーターの種類
| モータータイプ | ギアボックスオプション | 標準的な電力範囲 | 効率クラス | 一般的なアプリケーション |
|---|---|---|---|---|
| AC誘導ギアモーター | ヘリカル、ベベル、ウォーム | 0.09–55 kW | IE2–IE4 | コンベア、ミキサー、ポンプ |
| ブラシ付きDCギアモーター | 拍車、遊星 | 1–1500 W | 70–85% | 自動車用シート、ワイパー |
| BLDCギアモーター | 遊星、ヘリカル | 20–750 W | 85–92% | ロボット工学、AGV、医療 |
| サーボギアモーター | プラネタリー、ベベル | 0.1–30 kW | IE4–IE5 | CNC、包装、精密 |
統合ギアモーターの利点
- 工場出荷時の最適化: モーターとギアボックスは一緒に設計されており、ピニオン、ギア比、熱特性が完全に一致していることが保証され、別々のサイズの推測が排除されます。
- コンパクトな設置面積: モーターシャフトを入力ピニオンとして使用することで、別のモーター+ギアボックス+カップリング構成に比べて全長が大幅に短縮されます。
- アライメント失敗の減少: 外部カップリングがないということは、ミスアライメントによるベアリングの故障がないことを意味し、ギアボックスの早期故障の約 30% を占めています。 SKFベアリング寿命分析です。
- 簡素化されたメンテナンス: 機械的インターフェースが少ないということは、摩耗箇所が少なくなり、潤滑管理が簡素化されることを意味します。
- システム効率の向上: カップリング損失 (カップリングごとに通常 1–3%) を排除し、モーターとギアのインターフェースを最適化することで、2–5% によってシステム全体の効率が向上します。
ギアボックスの仕組み — ステップバイステップ
- 電源入力: 外部モーターは、カップリングまたは直接接続を介してギアボックスの入力シャフトに回転エネルギーを供給します。
- ファーストギアメッシュ: 入力軸は第1ギアステージ(ピニオン)を駆動し、より大きなギアと噛み合い、初速減速とトルク増加を実現します。
- その後の段階: 多段ギアボックスの場合、各段の出力が次の段の入力となり、徐々に速度が低下し、トルクが増加します。
- ベアリングサポート: 各シャフト位置のベアリングは、ギアアライメントを維持し、ラジアル/アキシアル荷重をサポートします。あたり SKFベアリング定格寿命、L10 寿命は L10 = (C/P)^p として計算されます。ここで、C は動定格荷重、P は等価荷重、ボールベアリングの場合は p = 3、ローラーベアリングの場合は 10/3 として計算されます。
- 潤滑: オイルバスまたはグリース潤滑は、噛み合うギア間の摩擦を減らし、熱を放散します。の IEC 60034-1 規格は、絶縁クラスに基づいて動作温度制限を規定しています。
- パワーアウトプット: 最終段は、出力シャフトを介して駆動負荷に減速と倍増トルクを提供します。

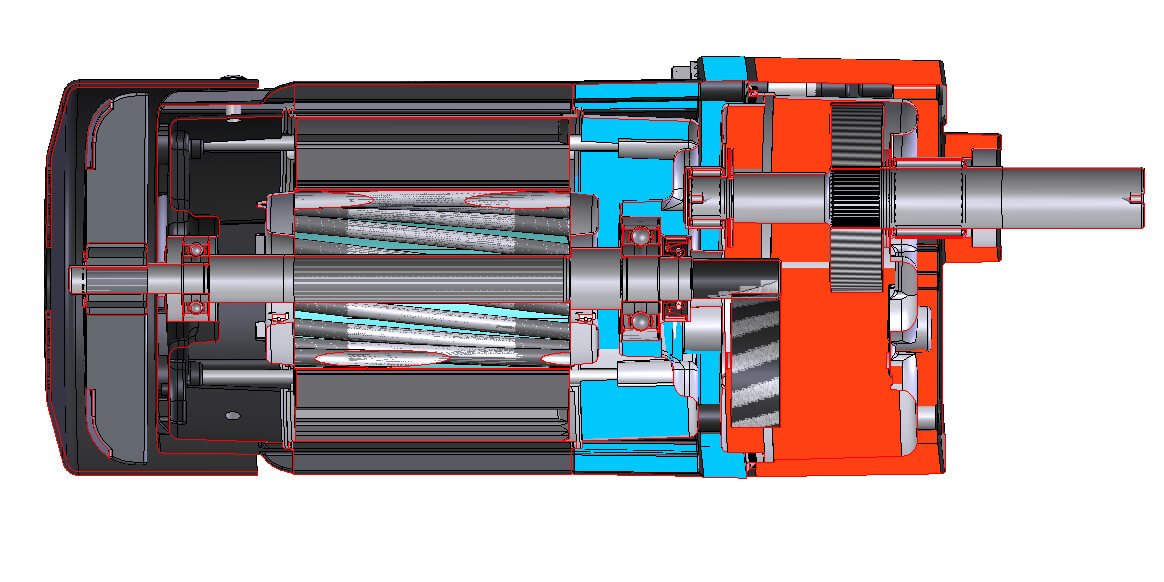

ギアモーターの仕組み — ステップバイステップ
- 電気入力: 電力はモーター巻線 (AC、DC、BLDC) に供給され、ローターと相互作用する磁場を生成します。
- ローター回転: 電磁場はローターにトルクを生成し、ローターは供給周波数 (AC) または電圧 (DC) によって決定される速度で回転します。
- 統合ピニオンドライブ: ローターシャフトはギアボックスハウジングに直接伸びており、そこで機械加工されたピニオンギアが最初の減速段にかみ合うため、カップリングは必要ありません。
- 多段リダクション: ギアステージは徐々に速度を減らし、トルクを倍増させます。たとえば、 maxon GPX 32遊星歯車ヘッド 138:1の比率を75%の効率と5のN・m連続トルクで、3で達成します。
- 熱管理: モーターとギアボックスは共通のハウジングを共有しているため、両方のコンポーネントからの熱が同じ構造を介して放散されます。あたり IEC 60034-1、クラスF絶縁は、最大155°Cまでの巻線温度を許容します。
- 出力配信: 出力シャフトは、最終的なトルクと速度をアプリケーションに提供し、ユニット全体が事前にテストされ、単一のアセンブリとして認定されています。
ギアボックスとギアモーター:機能比較表
| 特徴 | ギアボックス(スタンドアロン) | ギアモーター(一体型) |
|---|---|---|
| 電源 | 外部モーターが必要 | ユニットに含まれるモーター |
| 統合レベル | 機械部品のみ | モーター+ギアボックスの組み合わせ |
| インストールの複雑さ | 高 – シャフトの位置合わせ、カップリング、取り付けが必要 | 低 – プラグアンドプレイ、組み立て済み |
| フットプリント | より大きな全体的なアセンブリ | コンパクトで省スペース |
| モータ選択の柔軟性 | 高 – 互換性のあるモーターをペアリングできます | 工場出荷時のモーターに限る |
| カップリング損失 | 1–3%カップリング・インターフェースごとに | なし – ピニオンの直接統合 |
| システム効率 | より低い(ミスアライメント+カップリング損失) | より高 (2–5% 改善の典型) |
| ミスアライメントリスク | 高 – 一般的な障害モード | 最小 – 工場出荷時に準拠 |
| メンテナンス | モーターとギアボックスは個別に整備されます | インターフェースの数が減り、スケジュールが簡素化された |
| 障害の置き換え | 個々のコンポーネントの交換 | ユニット全体の交換が必要な場合があります |
| 初期費用 | ロア(ギアボックス+セパレートモーター) | 高(統合ユニット) |
| 長期的な TCO | より高 (インストール + メンテナンス + ダウンタイム) | 多くの場合、より低い (労働力の削減 + ダウンタイム) |
| ベストパワーレンジ | >1 HP(大型産業用) | <1 HP から ~50 kW (コンパクト/ミッド) |
| 規格への準拠 | ISO 6336(ギア定格)、AGMA 925 | IEC 60034-30-1、NEMA MG 1、DOE 10 CFR 431 |
エンジニアリングデータ: 効率、温度制限、トルク式
IEC 60034-30-1 ギアモーターモーターの効率クラス
| IECクラス | NEMA相当 | 説明 | 損失削減と IE1 の比較 | 代表的なアプリケーション |
|---|---|---|---|---|
| IE1 | 標準効率 | ベースライン(ほとんどの市場で段階的に廃止) | — | レガシー機器 |
| IE2 | 高効率 | 一部の地域では最低限の必須 | ~10%損失が少ない | 一般産業 |
| IE3 | プレミアム効率 | 現在の米国最小値 (DOE 10 CFR 431) | ~20%損失が少ない | 新しいインストール (2026 以降) |
| IE4 | スーパープレミアム | ミッドレンジ モーターに必要な 6 月 2027 | ~30%損失が少ない | エネルギーが重要な VFD アプリケーション |
| IE5 | ウルトラプレミアム(まだNEMA定義されていません) | 開発中の将来の標準 | ~40%損失が少ない | 最先端の効率性 |
出典: IEC 60034-30-1:2014 そして DOE小型電動機プログラム. 注: DOE 2026 最終規則では、すべての 1–500 12 月発効の HP 三相モーター 1、2026、6 月以降のミッドレンジ モーターには IE4 が義務付けられています 1、2027。
IEC 60034-1絶縁クラスの温度制限
| 絶縁クラス | 最大温度上昇 | ホットスポット手当 | 最大巻線温度 | 典型的なギアモーターの例 |
|---|---|---|---|---|
| クラスA | 60°C | 5°C | 105°C | 低コスト、軽量 |
| Eクラス | 75°C | 5°C | 120°C | 標準消費者 |
| クラスB | 80°C | 10°C | 130°C | 工業規格 |
| Fクラス | 100°C | 15°C | 155°C | マクソンGPX 32 (動作範囲 −40 から +100°C) |
| クラスH | 125°C | 15°C | 180°C | 高温、ヘビーデューティー |
出典:IEC 60034-1回転電気機械 — 定格と性能。周囲温度:40°C、高度:≤1000メートル。
コアエンジニアリングフォーミュラ
1。ギア比
i = N_motor / N_output = T_output / (T_motor × η_gear)
ここで、i = ギア比、N = 速度 (rpm)、T = トルク (N・m)、η_gear = ギアボックスの機械効率。
2。出力トルク
T_output = T_motor × i × η_gear
例: 0.5 N・m モーターと 50:
3。ギアボックスの機械的効率
η_gear = (T_output × N_output) / (T_input × N_input)
あたり シーメンス SIMOGEAR データ: 2-ステージヘリカルギアボックスは、96%以上を達成します。3ステージは94%を達成します。ウォームギアボックスの範囲は60–90%は、比率によって異なります。
4.システム効率(モーター+ギアボックス)
η_system = η_motor × η_gear × (1 – L_coupling)
ギアモーター (カップリングなし) の場合: η_system = η_motor × η_gear。別のギアボックス + モーター + カップリングの場合: η_system = η_motor × η_gear × 0.98 (2% カップリング損失を想定)。
5。SKF ベアリング L10 寿命
L10h = (10⁶ / 60n) × (C / P)^p
ここで、L10h = 時間単位の定格寿命 (90% 信頼性)、C = 基本動定格荷重 (kN)、P = 等価動軸受荷重 (kN)、n = 回転速度 (rpm)、ボールベアリングの場合は p = 3、ローラーベアリングの場合は 10/3。出典: SKFベアリング定格寿命です。
6。NEMA MG 1 サービス係数
SF = 許容 P_許容 / P_評価
NEMA MG 1は、断続的な過負荷動作を可能にするサービス係数(通常、汎用モーターの場合は1.15)を定義しています。IECモーターはサービス係数を使用しないため(同等のSF = 1.0)、同じアプリケーションではより大きなフレームサイズが必要になる場合があります。
メーカーデータシートの比較: スタンドアロン ギアボックスと統合ギア モーター
| パラメータ | maxon GPX 32 (スタンドアロンギアボックス) | シーメンス SIMOGEAR (統合ギアモーター) |
|---|---|---|
| ギア比 | 138:1 (3-プラネタリー) | 3.57–500 (1–3 ステージ、複数タイプ) |
| 最大連続トルク | 5 N・m | 19,500 N・mまで |
| 機械的効率 | 75% | ≥96% (2 -stage)、≥94% (3 -stage) |
| バックラッシュ | 0.9° (平均) | ロー(ヘリカルギア設計) |
| 入力速度 | 最大 8,000 rpm | モーター依存 (1,400–3,600 rpm typical) |
| 温度範囲 | −40から+100°Cへ | −20から+60°C(周囲) |
| 電源 | 外部モーターが必要 | IE2/IE3/IE4モーター内蔵 |
| 保護クラス | 評価なし (オープン) | IP55 |
ソース: maxon GPX 32 データシート; シーメンス SIMOGEAR サーボ ギヤード モーターです。
ギアボックスに最適なアプリケーション
| 応用 | なぜスタンドアロンギアボックスなのか? | 標準的な電力範囲 |
|---|---|---|
| 風力タービンのドライブトレイン | 極端なトルク(MWクラス)のためのカスタムギアボックス設計。さまざまな発電機タイプに対応するモーター選択の柔軟性 | 100 kW – 10 MW |
| 鉱業および重物搬運 | 衝撃荷重に対応する特注ギアボックス。過酷な負荷のための特大モーターと組み合わせる機能 | 50–500 kW |
| 大型産業用ミキサー | さまざまなバッチサイズに対応する柔軟なモーターとギアボックスのペアリング。ギアボックスを取り外すことなくモーターの交換が容易 | 15–200 kW |
| 船舶推進 | プロペラマッチングのためのカスタムギア比。独立したモーターにより、ギアボックスを分解することなくメンテナンスが可能 | 100–10,000 kW |
| 改修&アップグレードプロジェクト | 既存のモーターを維持し、ギアボックスのみを交換するか、またはその逆で、設備投資を削減します | 任意 |
ギアモーターに最適なアプリケーション
| 応用 | なぜ統合ギアモーターなのか? | 標準的な電力範囲 |
|---|---|---|
| コンベアシステム | コンパクトで位置合わせ済みのユニットにより、生産ラインでの設置時間が短縮されます。IP55規格に準拠し、粉塵環境に対応 | 0.09–7.5 kW |
| ロボット工学とAGV | 高トルク密度、正確なバックラッシュ制御、統合されたエンコーダオプション。 BLDC遊星歯車モーター コンパクトなフットプリントで 80–200 N・m を小型フットプリントで配信 | 20–750 W |
| 包装機械 | 静かな動作、高いサイクル耐久性、メンテナンス期間中の交換が容易 | 0.18–5.5 kW |
| 食品・飲料加工 | ステンレススチールまたはコーティングされたハウジング、IP65の洗浄定格、食品グレードの潤滑オプション | 0.12–15 kW |
| 自動車用シートアクチュエーター | 12V DCギアモーターは、4–19N・mトルクを手のひらサイズのパッケージで提供します。 パワーシートガイド | 5–50 W |
ステップバイステップの選択ガイド: ギアボックスとギアモーター
- 負荷要件を定義します。 必要な出力トルク (N・m)、出力速度 (rpm)、デューティ サイクル (IEC 60034-1 による S1–S8)、およびピーク/過負荷条件を決定します。
- ギア比を計算します。 i = N_motor / N_output。標準電源周波数に近い公称速度のモーターを選択します (1,400 rpm at 50 Hz 4-pole; 1,800 rpm at 60 Hz 4-pole)。当社の 6-極モーターRPMガイド ポールスピード関係の場合。
- トルク容量を確認します。 T_output = T_motor × i × η_gear。可変負荷には 1.3–1.5 の安全率を適用するか、NEMA 定格モーターには NEMA MG 1 サービス係数 (1.15) を使用します。
- 電力範囲の評価:
- のために ≤50 kW 標準比率の場合: ギアモーター 通常、より費用対効果が高く、信頼性が高くなります。
- のために >50 kW またはカスタム比率: スタンドアロンのギアボックス + モーターは、より優れた柔軟性と保守性を提供します。
- 環境条件の評価: 周囲温度(IEC 60034-1:−20から+60°Cの標準)、湿度、ほこり、および洗浄の要件を確認します。ギアモーターはIP55〜IP65の統合保護を提供しますが、スタンドアロンのギアボックスは追加のシーリングが必要になる場合があります。
- 総所有コスト (TCO) を計算します。TCO = 購入コスト + 設置コスト + エネルギーコスト + メンテナンスコスト + ダウンタイムコスト DOE解析、エネルギーコストは、20年のモーター寿命にわたるTCOの90–95%を表します。各効率クラスの改善(例:IE3→IE4)は、損失を約10–15%削減します。
- ベアリングの寿命を検証します。 SKF L10 の式を使用して、選択したベアリングが必要な耐用年数 (産業用ギア モーターの場合は通常 20,000 – 40,000 時間) を達成していることを確認します。L10h < が目標の場合は、ベアリングのサイズまたはタイプをアップグレードします。
- コンプライアンスの確認: モーターが満たされていることを確認する IEC 60034-30-1 お住まいの地域の効率要件と DOE 10 CFR 部品 431 米国市場向け。北米の場合は、NEMA MG 1 フレーム サイズの互換性を確認してください。
エンジニアリングでよくある間違い
| # | 間違い | 結果 | 正しいアプローチ |
|---|---|---|---|
| 1 | 適切なシャフトアライメントなしで別のギアボックス+モーターを使用する | ベアリングの早期故障、振動、カップリングの摩耗(SKFあたりの故障の~30%を占める) | レーザーアライメントツールを使用します。結合を完全に排除するギアモーターを検討します |
| 2 | ギア比を再計算せずに「安全のために」モーターを大型化 | モーターが最適効率ポイントを下回って動作します。5–15%のエネルギー無駄 | 実際の負荷に対するサイズモーター + 妥当なサービス係数 (1.15 NEMA / 1.0–1.3 IEC) |
| 3 | 連続的な高負荷アプリケーション向けのウォームギアボックスの選択 | 低効率(60–90%)は過剰な熱を発生し、10–35%のエネルギーの無駄 | 連続作業にはヘリカルギアボックスまたは遊星ギアボックスを使用し、断続的またはセルフロックアプリケーション用のリザーブウォームギアは |
| 4 | モーターとギアボックスを統合する際の熱制限の無視 | 複合熱が IEC 60034-1 絶縁クラスを超え、巻線故障 | 熱モデルの検証: T_winding = T_ambient + ΔT_motor + ΔT_gear × 結合係数 |
| 5 | ギアモーターユニットのモーターのみを非整合モーターに交換する | ピニオンの不整合、不適切なギア噛み合い、ギアの摩耗の加速 | ギアモーターアセンブリ全体を交換するか、互換性のある交換モーターについてメーカーに問い合わせてください |
| 6 | TCO計算における効率の損失を考慮していない | 製品ライフサイクルにおける10–20%による運用コストの過小評価 | システム効率を利用: η_system = η_motor × η_gear × (1 – L_coupling); 参考文献 歯車効率最適化に関するIEEE研究 |
トラブルシューティング表:問題→原因→解決策
| 問題点 | 考えられる原因 | ソリューション |
|---|---|---|
| 過度の振動と騒音 | モーターとギアボックスの位置ずれ(スタンドアロン)、ギアの摩耗、ベアリングの損傷 | レーザーツールでシャフトを再調整し、ギアの歯に穴が入っていないか検査し、ベアリングを交換します(SKF L10の寿命を確認します) |
| ギアボックスの過熱 (>90°C オイル温度) | 潤滑不足、ギアステージの過負荷、換気のブロック | オイルレベルと粘度のチェック、定格トルクに対する負荷の検証、冷却フィンの清掃、または強制冷却の追加 |
| 入出力軸のオイル漏れ | シャフトシールの摩耗、高速運転による過圧、シールの取り付けの誤り | リップシールとOリングの交換、ブリーザーバルブの機能の検証、定格最大値を超える場合は入力速度を下げる |
| 出力軸が回転しない | 歯車の歯の破損、ベアリングの焼き付き、モーターの故障(ギアモーター)、せん断カップリング(スタンドアロン) | ギアトレインの分解と検査、損傷したコンポーネントの交換、モーターの導通と巻線抵抗の検証 |
| 出力トルクの低減 | 歯車の摩耗によりバックラッシュが増加します。モーターの劣化(ブラシの摩耗、絶縁破壊) | バックラッシュの測定(メーカー仕様と比較、例:maxon GPX 32: 0.9°);テストモータートルク定数Kt |
| 断続的な運転/失速 | ピーク負荷に対するモーター出力が不十分、熱保護トリップ、電圧降下 | モーター出力とピークトルク要件の検証、熱過負荷設定の確認、負荷時の供給電圧の測定 |
| 特定の速度でギアの鳴き声が聞こえる | ギアの共振、不適切なバックラッシュ、不十分な潤滑膜 | 共振周波数帯域の外側で動作し、バックラッシュを仕様に調整し、高粘度の潤滑剤を使用 |
| ベアリングの故障(再発) | 用途に適した不十分なベアリング負荷、汚染、過剰なグリース | 実際の荷重スペクトルでL10寿命を再計算し、シールドベアリングにアップグレードし、SKFガイドラインに従った再潤滑間隔に従う |
よくある質問
ギアボックスはギアモーターと同じですか?
ギアボックスは、電力入力に外部モーターを必要とするスタンドアロンの機械式伝達装置です。ギアモーターは、電気モーターとギアボックスの両方を工場で一致する単一のユニットに統合します。主な違いは、 統合: ギアボックスは 1 つのコンポーネントですが、ギア モーターは完全な駆動システムです。ギアボックスの種類の詳細な比較については、次のガイドを参照してください。 中国のギアモーターメーカーとサプライヤーです。
ギアモーターではなくギアボックスを選択すべきなのはいつですか?
モータ選択の柔軟性が必要な場合(特定のサーボモータとの組み合わせなど)、50 kWを超える高出力アプリケーション、統合ユニットでは利用できないカスタムギア比、または既存のモータを維持したい改修プロジェクトの場合、スタンドアロンギアボックスを選択してください。コンパクトで信頼性が高く、取り付けが簡単なドライブを必要とする50 kW未満のアプリケーションでは、 ギアモーター 通常は、より良い選択です。
ギアモーターにはどのような効率基準が適用されますか?
ギアモーターのモーター部分は、次の条件に準拠する必要があります。 IEC 60034-30-1 効率クラス(IE1–IE5)または NEMA MG 1 効率レベル。米国では、 DOE 10 CFR 部品 431 12月現在、1–500HP三相モーターにはIE3の最小値が義務付けられています2026、6月以降のミッドレンジモーターにはIE4が義務付けられています2027。ギアボックス部分は、ギア定格についてはISO 6336に準拠し、表面耐久性はAGMA 925に準拠しています。
ギアモーターの出力トルクを計算するにはどうすればよいですか?
次の式を使用します。 T_output = T_motor × i × η_gearここで、T_motorはモーターです。s 定格トルク、i はギア比、η_gear はギアボックスの機械効率です。たとえば、
ギアボックスを交換せずにギアモーターのモーターを交換できますか?
ほとんどのギアモーターでは、モーターシャフトは最初のギアステージの入力ピニオンとして機械加工されており、モーターとギアボックスは切り離せないマッチングペアになります。モーターを非マッチングユニットと交換すると、ギアの噛み合いの問題や摩耗の加速が発生します。互換性のある交換用モーターについてはメーカーにお問い合わせいただくか、ギアモーターアセンブリ全体を交換してください。
ギアモーターとスタンドアロンギアボックスの一般的な寿命はどれくらいですか?
どちらも、適切な負荷とメンテナンスの下で 20,000–40,000 時間の動作を達成できます。ギア モーターは、工場で調整された設計により、カップリング関連の故障が排除されるため、実際の耐用年数が長くなることがよくあります (スタンドアロン構成での早期故障の ~30% の原因) SKFベアリング解析ただし、ギア モーターのいずれかのコンポーネントが故障した場合、通常はユニット全体を交換する必要がありますが、スタンドアロンのギアボックスでは個々のコンポーネントを交換できます。ブラシレス モーターの寿命要因については、次の記事を参照してください。 BLDCモーターの欠点です。
グリーンスカイパワーを選ぶ理由
ギアボックスとギアモーターの違いを理解することは最初のステップにすぎず、適切な製造パートナーを選択することも同様に重要です. グリーンスカイパワー は、2011以来、DCモーター、ギアボックス、および統合ギアモーターソリューションの設計と製造を行っており、50以上の国のOEM顧客にサービスを提供しています。
私たちを際立たせているもの
- 垂直統合: モーターとギアボックスの両方を社内で製造しています – ブラシ付き DC モーター、 BLDCモーターと 精密ギアボックス– サードパーティの互換性のリスクなしに、工場に一致した最適化を保証します。
- エンジニアリング主導のアプローチ: 当社の研究開発チームは、8 博士レベルのエンジニアからなるため、年間収益の 10% を開発に再投資しています。当社は、お客様の特定のトルク、速度、および取り付け要件に合わせたカスタムギアモーターソリューションを提供します。 BLDC遊星歯車モーター 最大 200 N・m トルク。
- 100% 個別テスト: すべてのギアモーターは、出荷前にトルク、効率、騒音、温度などの完全な性能テストを受け、IEC 60034およびNEMA MG 1規格への準拠が確認されています。
- グローバルコンプライアンス: ISO 9001、CE、およびエネルギー効率認証。当社のモーターは DOE 10 CFR 部品 431 米国市場の要件と IEC 60034-30-1 IE3/IE4効率クラス。
- 地域サポート: United Motion Inc.とのパートナーシップを通じて、北米およびヨーロッパで現地エンジニアリングサポート、サンプルテスト、アフターサービスを提供しています。
- 規模と経験: 月間 30,000+ ユニットの生産能力は、自動車、ロボット工学、産業オートメーション、消費財分野にわたる実績のある専門知識を備えています。
スタンドアロンギアボックス、完全に統合されたギアモーター、または DC直角ギアモーター 特定のアプリケーションに対して、当社のエンジニアリングチームは、最適なソリューションの選択またはカスタマイズをお手伝いします. お問い合わせ 無料の技術相談に応じます。
参考文献
- IEC 60034-1:2022、 回転電気機械 — 部品 1: 定格と性能. 国際電気標準会議. https://webstore.iec.ch/publication/60746
- IEC 60034-30-1:2014、 回転電気機械 — 部品 30-1: ライン操作 AC モーターの効率クラス. 国際電気標準会議. https://webstore.iec.ch/publication/60746
- NEMA MG 1-2024、 モーターと発電機. 全米電気工業会. https://www.nema.org/standards/view/motors-and-generators
- 米国エネルギー省、 電動機の省エネ基準:2026改正、10 CFR 部品 431. https://www.energy.gov/cmei/buildings/small-electric-motors
- IEA電気モーターシステムプラットフォーム(EMSA)、 電気モーターシステムは、世界の電力消費量の53%を占めています. https://www.iea-4e.org/emsa/
- SKF、 ベアリング定格寿命 — ISO 281. https://www.skf.com/africa/en/products/bearings-units-housings/principles/bearing-selection-process/bearing-size/size-selection-based-on-rating-life/bearing-rating-life/index.html
- シーメンス SIMOGEAR ギア モーター製品、 技術仕様:0.09–55 kW、最大トルク19,500Nm、効率≥96%. https://simotech.com/products/servo-geared-motors/
- 松木 英、長野 K、藤本 祐一、「バイラテラル ドライブ ギア – ロボット アクチュエータ用のバックドライブ性の高い減速機」 メカトロニクスに関するIEEE/ASMEトランザクション、2019;24(6):2661-
10.1109/TMECH.2019.2946403 - Wu YC、Chen GC、Yan HS. 「遊星歯車列を内蔵した DC 整流子モーターの最適化設計」 IEEEトランザクションス・オン・マグネティクス、2011;47(10):4461-
10.1109/TMAG.2011.2157666 - 小布施 D, 藤本 祐一、「高出力密度アクチュエータ用高減速比遊星歯車の効率最適化」 2016 IEEE 第25回産業エレクトロニクス国際シンポジウム(ISIE)、2016:1240-1245。DOI: 10.1109/isie.2016.7745072
