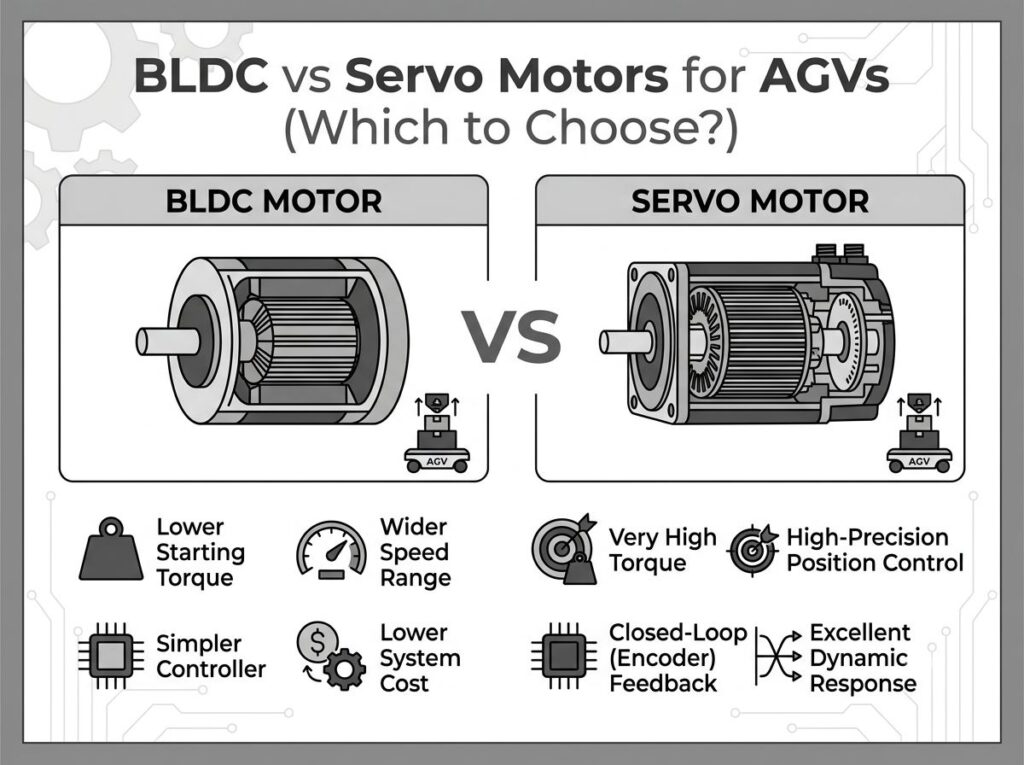

AGV 的 BLDC 与伺服电机: 扭矩, 精确, 成本——选择哪一个?
在用于 AGV 驱动系统的 BLDC 和伺服电机之间进行选择是决定车辆性能的决定, 电池运行时间, 定位精度, 以及整个机队的总拥有成本. 这种比较并不像乍看起来那么简单——因为 “伺服电机” 不是一种独特的电机技术，而是一种可应用于 BLDC 电机本身的控制架构.
本指南详细介绍了 AGV 驱动系统中实际竞争的三种电机配置 — 标准 BLDC, 无刷直流伺服, 和交流伺服 - 并将它们与自动引导车辆平台的重要参数进行比较: 扭矩行为, 定位精度, 效率, 控制复杂性, 和成本. 进行更广泛的比较，涵盖非 AGV 应用, 看看我们的 BLDC 电机与伺服电机 指导.
真正的问题: 标准 BLDC 与 BLDC 伺服与交流伺服
这句话 “BLDC 与伺服” 包含一个常见的误解. 伺服电机是在具有位置的闭环控制系统中运行的任何电机, 速度, 或扭矩反馈 - 该系统内的电机本身可以是 BLDC 电机. 因此，对于 AGV 工程师来说有意义的比较不是 “BLDC 与伺服” 而是三种不同的配置:
1. 标准 BLDC 电机 (仅大厅反馈)
仅使用霍尔效应传感器进行换向的永磁无刷电机. 霍尔传感器每次电气旋转产生六个离散换向状态 - 足以进行速度控制，但不足以保持精确位置. 这种配置在成本敏感型 AGV 平台中占据主导地位: 简单的运输车在可接受 ±5–10 mm 定位的两点之间移动.
2. 无刷直流伺服电机 (编码器反馈, 闭环)
相同的 BLDC 电机硬件增强了高分辨率编码器 (通常为 2,500–10,000 PPR 增量或 17–23 位绝对值) 和闭环伺服驱动器. 驱动器处理位置, 速度, 和高带宽电流环路, 实现精确的扭矩控制, 低速运行平稳, 以及准确的定位 (车轮处 ±0.1–1 毫米). 这是现代仓库 AGV 和 AMR 有效载荷范围为 50-2,000 公斤的主要配置.
3. 交流伺服电机 (市电供电, 工业精密)
永磁同步电机设计用于通过专用伺服驱动器进行交流电源运行. 交流伺服系统提供最高的定位精度 (电机轴 ±0.001°), 最快的动态响应, 和 300% 瞬时过载能力. 在 AGV 背景下, 交流伺服仅用于重载平台 (>2 吨) 或需要亚毫米对接精度的应用 - 并且仅在车辆架构可以容纳来自电池总线的 AC-DC 转换的情况下.
| 范围 | 标准无刷直流电机 | 无刷直流伺服 | 交流伺服 |
|---|---|---|---|
| 反馈 | 霍尔传感器 (仅换向) | 编码器 (位置 + 速度) | 高分辨率编码器 (17–23位) |
| 控制回路 | 开环位置, 仅速度 | 闭环 (位置/速度/扭矩) | 闭环 (3-环形, 高带宽) |
| 位置精度 (电机轴) | ±1 机械转 | < 0.1° | < 0.01° |
| 调速 | ±5% (开环) | ±1% (闭环) | ±0.1% (闭环) |
| 电源 | 直流母线 / 电池 | 直流母线 / 电池 (24–110V) | 通过伺服驱动器的交流电源 |
| 功率范围 | 10瓦 – 5kW | 100瓦 – 2kW | 50瓦 – 50kW+ |
| 相对系统成本 | 1× | 〜2× | ～5× |
| AGV适配 | 简单传输AGC, 点对点 | 仓储AGV, 抗微生物药物耐药性, 叉车AGV | 重载AGV (>2 吨), 精准对接 |
AGV 驱动控制架构差异
控制架构决定电机如何响应变化的负载, 它对车辆的定位有多准确, 以及低速运行的平稳程度 — 对于 AGV 对接都至关重要, 转弯, 和负载处理操作.
标准无刷直流电机: 梯形换向
标准 BLDC 电机使用由霍尔传感器转换驱动的六步梯形换向. 控制器根据霍尔状态变化以固定顺序切换相绕组之间的电流. 这可以为恒速行驶提供足够的速度调节，但会在低速时引入扭矩脉动 (通常为额定扭矩的 5–15%), 这可能会在缓慢的对接过程中导致不平稳的运动.
适用于在接送点之间以固定速度运行的简单运输 AGV, 这种程度的控制就足够了. AGV到达站点, 碰到机械挡块或接近传感器, 并停止——无需精确定位.
无刷直流伺服: 磁场定向控制 (FOC)
BLDC 伺服系统用磁场定向控制取代六步换向 (FOC), 根据实时编码器反馈不断计算最佳电流矢量. FOC 在整个速度范围内产生平滑的扭矩输出, 包括接近零的速度, 消除低转速时困扰标准 BLDC 的扭矩脉动.
适用于 AGV 应用, 这直接转化为更顺畅的对接方法, 更一致的转弯行为, 差速驱动配置中更好的车轮同步. 当 AGV 拾取重物时，闭环速度控制还可自动补偿负载变化, 伺服驱动器增加电流以维持指令速度，无需操作员干预.
交流伺服: 三回路串级控制
交流伺服系统实现三个控制回路的级联: 当前的 (扭矩) 环形, 速度环, 和位置环. 每个循环以不同的更新速率运行——当前循环可能以 16 kHz 或更高, 4–8 kHz 的速度环, 以及 1–4 kHz 的位置环. 这种级联结构提供最快的动态响应和最高的定位精度.
在AGV应用中, 这种控制水平对于牵引驱动来说通常是过分的——车轮-轮胎界面引入了顺从性和滑动性，掩盖了伺服系统固有的精度. 交流伺服系统适用于 AGV 升降轴 (货叉定位), 需要亚度精度的转向轴, 或重载平台，其中持续高扭矩和热稳定性至关重要.
| 控制特性 | 标准无刷直流电机 | 无刷直流伺服 | 交流伺服 |
|---|---|---|---|
| 换向方式 | 六步梯形 | FOC (正弦曲线) | FOC (正弦曲线) |
| 低速扭矩脉动 | 5–15% 额定值 | < 2% 额定的 | < 1% 额定的 |
| 电流环路带宽 | 不适用 (无电流环路) | 2–8kHz | 8–16kHz |
| 速度环带宽 | 不适用 | 0.5–2kHz | 2–4kHz |
| 负载扰动恢复 | 慢的 (负载变化时速度下降) | 快速地 (闭环补偿) | 非常快 (级联反应) |
| 低速平稳性 | 贫穷的 (齿槽 + 扭矩脉动) | 好的 (FOC平滑) | 出色的 |
并排比较表
下表汇总了 AGV 工程师在选择标准 BLDC 时需要评估的关键参数, 无刷直流伺服, 和交流伺服配置:
| 范围 | 标准无刷直流电机 | 无刷直流伺服 | 交流伺服 |
|---|---|---|---|
| 效率 | 85–92% | 85–92% (马达) / 80–88% (系统) | 90–95% (马达) / 75–85% (AC-DC转换系统) |
| 使用寿命 | 10,000–20,000+ 小时 | 10,000–20,000+ 小时 | 10,000–20,000+ 小时 |
| 定位精度 (在车轮上) | ±5–10 毫米 | ±0.5–2毫米 | ±0.1–0.5毫米 |
| 速度范围 | 宽的 (0–6,000+ 转速) | 很宽 (稳定在接近于零的水平) | 很宽 (稳定在接近于零的水平) |
| 噪音水平 | 48–55 分贝 | 48–55 分贝 | 50–60 分贝 |
| 峰值扭矩 | 150–200% 额定 | 200–300% 额定 | 300% 额定 |
| 扭矩密度 | 高的 | 高的 | 非常高 (特别是高峰) |
| 维护 | 没有任何 (轴承限制) | 没有任何 (轴承限制) | 没有任何 (轴承限制) |
| 电机成本 (相对的) | 1× | 1.2–1.5× | 3–4× |
| 驱动成本 (相对的) | 1× | 2–3× | 5–8× |
| 系统成本 (马达 + 驾驶 + 编码器) | 1× | 〜2× | ～5× |
| 典型 AGV 电压 | 24五 / 48五 | 24五 / 48五 | 48五 + 直流-交流转换 / 72五 |
| 沟通 | 脉宽调制, RS485 | CANopen, RS485, EtherCAT | EtherCAT, 工业以太网 |
| 最佳 AGV 有效负载 | < 300 千克 (简单的运输) | 50–2,000 公斤 (仓库/叉车) | > 2,000 千克 (重工业) |
扭矩密度和动态响应
扭矩行为是 AGV 电机选择中最决定性的因素之一. 电机必须提供足够的连续扭矩以实现持续行驶, 加速和爬坡时有足够的峰值扭矩, 在整个工作速度范围内保持一致的扭矩输出.
连续扭矩
所有三种配置均使用类似的 BLDC/PMSM 电机硬件, 因此连续扭矩密度具有可比性 — 通常为每公斤电机质量 0.5–2.0 N·m，具体取决于机架尺寸和冷却设计. 差异化因素在于热管理: BLDC 伺服和交流伺服驱动器可以通过嵌入式传感器监控绕组温度并实施电流降额以防止绝缘损坏, 而标准 BLDC 控制器通常缺乏这种保护.
峰值扭矩和过载
峰值扭矩（加速期间可用的短期最大扭矩）因配置而异:
| 配置 | 峰值扭矩 (% 额定的) | 期间 | AGV冲击 |
|---|---|---|---|
| 标准无刷直流电机 | 150–200% | 2–5 秒 | 足以满足平地加速度 |
| 无刷直流伺服 | 200–300% | 3–10 秒 | 从满载负载开始处理斜坡 |
| 交流伺服 | 300% | 5–15 秒 | 陡坡上的重载加速 |
对于必须满载爬坡的 AGV, 峰值扭矩持续时间与峰值一样重要. 一个 300% 过载 15 秒 (交流伺服) 允许持续爬山; 一个 150% 过载 2 秒 (标准无刷直流电机) 可能会触发热关断中坡.
动态响应
动态响应——负载条件变化时电机调整扭矩的速度——影响有效负载拾取过程中 AGV 的行为, 车轮打滑事件, 和突然的方向改变. 具有 FOC 的 BLDC 伺服系统通常可实现 5–20 ms 的扭矩稳定时间, 与具有六步换向的标准 BLDC 的 50–200 ms 相比. 交流伺服系统可以通过更高带宽的电流环路实现低于 5 毫秒的响应.
在实践中, 这意味着 BLDC 伺服 AGV 拾取 500 kg 有效负载将在 50–100 毫秒内保持指令速度, 而标准 BLDC AGV 在控制器补偿之前可能会出现持续 200–500 毫秒的明显速度下降.
定位精度和重复性
AGV在对接站的定位精度由电机的位置控制能力决定, 编码器分辨率, 变速箱齿隙, 以及轮子与地板的接口. 电机配置设定了可实现精度的上限.
配置的准确性
| 配置 | 电机轴精度 | 典型轮边精度* | 适用AGV对接精度 |
|---|---|---|---|
| 标准无刷直流电机 (仅大厅) | ±60° (电气) | ±5–10 毫米 | 机械挡块 / 接近传感器 |
| 无刷直流伺服 (2500 PPR增量) | ±0.144° | ±1–2毫米 | 二维码 / 反光标记 |
| 无刷直流伺服 (17-有点绝对) | ±0.003° | ±0.5–1毫米 | 激光定位 / 视觉对接 |
| 交流伺服 (23-有点绝对) | ±0.00004° | ±0.1–0.5毫米 | 精密机械对接 |
*轮边精度假设 200 毫米驱动轮 20:1 行星齿轮箱. 实际值取决于变速箱齿隙, 轮胎合规性, 和地板条件.
重复性与. 绝对准确度
AGV 对接应用通常优先考虑可重复性（一致返回同一位置的能力）而不是绝对精度. 带有增量编码器的 BLDC 伺服系统可实现 ±0.5–1 mm 的车轮重复精度, 对于大多数仓库对接站来说已经足够了. 绝对编码器增加了断电后位置保持的优势, 无需在启动时进行归位序列.
更深入地比较电机定位技术, 包括闭环步进电机如何适应精度范围, 看看我们的 伺服电机与步进电机 分析.
效率和电池运行时间
在电池供电的 AGV 系统中, 电机效率直接转化为每个充电周期的运行时间. 一个 10% 效率提升可将每班作业时间延长 30–60 分钟, 减少整个车队所需的电池更换或充电停止次数.
电机效率比较
| 配置 | 电机效率 | 系统效率 (马达 + 驾驶) | 电池运行时间影响 |
|---|---|---|---|
| 标准无刷直流电机 | 85–92% | 75–85% | 基线 |
| 无刷直流伺服 | 85–92% | 72–82% | 缩短约 5% (驱动开销) |
| 交流伺服 (带DC-AC转换) | 90–95% | 65–78% | 缩短约 10–20% (转换损失) |
标准 BLDC 和 BLDC 伺服电机的电机效率数据几乎相同，因为它们使用相同的电机硬件. 区别在于驱动电子设备: 由于 FOC 算法和编码器接口电路的计算开销，BLDC 伺服驱动器比简单的 BLDC 控制器消耗更多功率.
交流伺服系统在 AGV 应用中会遭受额外的效率损失，因为电池直流电压必须转换为交流电压以供伺服驱动器使用, 然后在内部整流回 DC — 增加 5–15% 的转换损耗. 适用于48V AGV电池系统, 这意味着交流伺服配置可以比同等的 BLDC 伺服配置缩短 10-20% 的运行时间.
工作点效率
AGV 电机很少在最高效率点运行. 在仓库应用中, 电机在巡航期间花费大量时间处于部分负载，在加速期间处于高扭矩. 与具有六步换向的标准 BLDC 相比，具有 FOC 的 BLDC 伺服系统在更宽的工作范围内保持高效率, 因为 FOC 优化每个工作点的电流矢量，而不是使用固定换向角.
对于 AGV 车队管理者, 实际收获: BLDC 伺服系统为电池供电车辆提供效率和性能的最佳平衡. 与标准 BLDC 相比，驱动开销约为 5%，但通过提高工作点效率和减少低速操纵期间的能源浪费来抵消.
系统成本分析
AGV 应用的电机系统成本包括电机本身, 驱动器/控制器, 编码器, 和整合成本 (接线, 连接器, 安装). 配置之间的成本差异很大，直接影响 AGV 制造商的 BOM 决策.
按配置划分的成本明细
| 成本构成 | 标准无刷直流电机 | 无刷直流伺服 | 交流伺服 |
|---|---|---|---|
| 马达 (42毫米框架, 200W) | $30–60 | $35–70 | $80–150 |
| 马达 (80毫米框架, 1千瓦) | $100–200 | $120–250 | $300–600 |
| 驱动器/控制器 | $20–80 | $80–250 | $200–800 |
| 编码器 | 包括 (大厅) | $30–100 | $100–300 |
| 接线 + 连接器 | $5–15 | $15–40 | $30–80 |
| 系统总计 (200W级) | $55–155 | $160–460 | $410–1,330 |
| 系统总计 (1千瓦级) | $125–295 | $245–640 | $630–1,780 |
成本数字是中国电机供应商 OEM 批量定价的指示性范围. 实际价格因规格而异, 认证, 和订单数量.
AGV 应用的性价比
对于大多数AGV制造商来说, BLDC 伺服配置占据性价比最佳点. 系统成本约为标准 BLDC 的 2 倍, 它提供闭环定位, 低速运行平稳, 和负载补偿——对于具有导航功能的现代 AGV/AMR 平台至关重要的功能, 对接, 以及多车协调要求.
从 BLDC 伺服到 AC 伺服的跳跃 (大约 2.5 倍的额外费用) 仅当 AGV 需要亚毫米对接精度时才合理, 持续重负荷运行, 或与工业伺服网络集成 (EtherCAT, 工业以太网). 适用于标准仓储物流, 交流伺服的额外精度和动态响应很大程度上浪费在车轮-轮胎界面上.
总拥有成本超过 5 年
| 成本类别 | 标准无刷直流电机 | 无刷直流伺服 | 交流伺服 |
|---|---|---|---|
| 初始采购 (每个电机系统) | 1× | 〜2× | ～5× |
| 能源成本 (电池充电结束 5 年) | 基线 | 约高 5% (驱动开销) | 约高 15% (转换损失) |
| 维护费用 | 低的 | 低的 | 中等的 (更多组件) |
| 停机成本 (定位失败) | 更高 (对接失败) | 低的 | 很低 |
| 5-年总拥有成本 (舰队 50 AGV) | 1× | ～1.8× | 〜4× |
针对特定 AGV 平台优化的定制电机配置, 看看我们的 定制电动机服务.
编码器和反馈要求
编码器是将标准 BLDC 电机转变为 BLDC 伺服电机的组件. 编码器选择影响定位精度, 启动行为, 和系统成本.
AGV 应用的编码器类型
| 编码器类型 | 解决 | 成本 (相对的) | AGV 用例 |
|---|---|---|---|
| 霍尔传感器 | 6 州/区 | 1× | 仅限换乘 (标准无刷直流电机) |
| 增量式 (2500 聚苯醚) | 10,000 计数/转 | 5–10× | 标准 BLDC 伺服 (速度 + 位置) |
| 绝对 (单匝, 17-少量) | 131,072 计数/转 | 15–25× | 精密AGV对接 |
| 绝对 (多圈, 23-少量) | 8,388,608 计数/转 × 4096 轮流 | 30–50× | 带提升轴跟踪的重型 AGV |
将标准 BLDC 升级为 BLDC 伺服
已经使用标准 BLDC 电机的 AGV 制造商通常可以通过在电机后轴添加编码器并切换到闭环控制器来升级到 BLDC 伺服. 这项改造大约可以在 70% 具有用于连接编码器的后轴安装凸台的 BLDC 电机系列. 对于没有此规定的电机, 应从一开始就指定带有工厂集成编码器的 BLDC 电机.
升级路径与 AGV 平台相关，这些平台从简单的点对点运输开始，后来随着应用需求的发展需要精确对接. 电机硬件保持不变——仅反馈和控制元件发生变化.
电压平台注意事项
AGV电机电压必须与车辆电池总线电压匹配. 电压平台的选择会影响可用的电机功率, 电流消耗, 接线要求, 及驱动元件选择.
| 电压平台 | 典型 AGV 有效负载 | BLDC 伺服功率范围 | 交流伺服可行性 |
|---|---|---|---|
| 24五 | 50–300公斤 | 50-400W | 不实用 (转换损失) |
| 48五 | 300–2,000 公斤 | 200W-2kW | 边缘 (DC-AC转换开销) |
| 72五 | 1,000–3,000 公斤 | 1-3kW | 实际的 (重型AGV平台) |
| 80V+ | > 2,000 千克 | 2–5kW | 标准 (工业AGV) |
BLDC 伺服电机直接通过直流电池总线运行 — 无需电源转换. 这是 AGV 应用中相对于交流伺服的根本优势. 交流伺服驱动器需要电池进行直流到交流逆变, 增加成本, 重量, 和转换损失. 为此原因, BLDC 伺服是电池供电 AGV 的默认选择，最高可达约 2 每台发动机千瓦; 交流伺服仅在较高功率水平下才可行，其中直流-交流转换开销只占总功率的一小部分.
适用于 24V 和 48V 平台的 BLDC 电机产品规格, 看看我们的 BLDC 电机产品页面.
AGV驱动齿轮箱匹配
BLDC 和 BLDC 伺服电机都需要行星齿轮箱来倍增扭矩并降低 AGV 轮驱动的速度. 变速箱的选择与电机配置无关——相同的行星变速箱可与标准 BLDC 配合使用, 无刷直流伺服, 或交流伺服 (具有适当的安装).
变速箱选择标准
| 标准 | 规格 | AGV冲击 |
|---|---|---|
| 比率 | 10:1 – 50:1 (典型的 15:1 – 25:1) | 确定车轮速度和输出扭矩 |
| 间隙 | 5–15 弧分 (行星的) | 影响定位重复性 |
| 效率 | 90–95% (单级行星) | 将可用车轮扭矩减少 5–10% |
| 噪音 | 48–55 分贝 (螺旋行星) | 对于医院/办公室 AGV 至关重要 |
| 防护等级 | 最低 IP54, 推荐IP65 | 轴承防尘/防潮保护 |
详细比较与 AGV 驱动系统相关的行星齿轮箱与正齿轮齿轮箱特性, 看看我们的 正齿轮电机与行星齿轮电机 指导. 对于变速箱产品选项, 访问我们的 变速箱产品页面.
基于有效负载的电机选择矩阵
以下矩阵提供了基于 AGV 有效负载类别和应用精度要求的电机配置建议:
| AGV类型 | 有效载荷 | 推荐配置 | 电压 | 电机功率 | 编码器 | 变速箱 |
|---|---|---|---|---|---|---|
| 光自动增益控制 / 运输车 | < 100 千克 | 标准无刷直流电机 | 24五 | 50–150W | 霍尔传感器 | 支线或行星 (10:1–20:1) |
| 紧凑型AMR | 50–150公斤 | 无刷直流伺服 | 24五 | 100–250W | 增量式 2500 聚苯醚 | 螺旋行星 (15:1–25:1) |
| 仓储AGV | 150–500公斤 | 无刷直流伺服 | 24五 / 48五 | 200–500W | 增量式或 17 位绝对式 | 行星式 (15:1–30:1) |
| 重仓AGV | 500–1,000 公斤 | 无刷直流伺服 | 48五 | 400瓦–1kW | 17-有点绝对 | 行星式 (20:1–40:1) |
| 叉车AGV | 1,000–2,000 公斤 | 无刷直流伺服 (牵引力) + 交流伺服 (举起) | 48五 | 1–2kW (牵引力) / 1-3kW (举起) | 17–23位绝对值 | 行星式 (牵引力) / 蠕虫 (举起) |
| 重工业AGV | > 2,000 千克 | 交流伺服 | 72五 / 80五 | 2–5kW+ | 23-有点绝对 | 工业行星 / 中心 |
获取涵盖 AGV 应用所有电机类型的综合电机选择指南 (包括步进和有刷直流), 看看我们的 AGV 电机完整选型指南.
应用场景: 何时选择哪个
设想 1: 简单传输AGC (点对点)
推荐: 标准无刷直流电机
AGV 在磁带或二维码引导的两个固定点之间移动小车, 在扩展坞处有机械停止装置, 无法从闭环定位中受益. 带霍尔传感器的标准 BLDC 以最低的系统成本提供足够的速度控制. 5–10 mm 的定位变化被机械挡块吸收.
| 范围 | 规格 |
|---|---|
| 马达 | 标准无刷直流电机, 24五, 50–150W |
| 反馈 | 霍尔传感器 |
| 控制器 | 简单的 PWM 速度控制器 |
| 每轴系统成本 | $55–155 |
| 对接方式 | 机械挡块 / 接近传感器 |
设想 2: 带导航的仓库 AMR
推荐: 无刷直流伺服
使用 SLAM 导航的自主移动机器人, 激光定位, 或基于视觉的对接需要平滑的低速控制和精确的定位. 具有 FOC 的 BLDC 伺服系统为受控接近对接站提供必要的低速平稳性, 闭环速度控制可补偿拾放周期期间有效负载重量的变化.
| 范围 | 规格 |
|---|---|
| 马达 | 无刷直流伺服, 24电压/48V, 100–500W |
| 反馈 | 增量式编码器 2500 PPR 或 17 位绝对值 |
| 控制器 | 带 CANopen/RS485 的 FOC 伺服驱动器 |
| 每轴系统成本 | $160–460 |
| 对接方式 | 二维码 / 激光 / 视觉定位 |
设想 3: 具有精密托盘搬运功能的叉车 AGV
推荐: 无刷直流伺服 (牵引力) + 无刷直流伺服 (提升/转向)
叉车 AGV 需要精确的托盘接合 — 叉车插入点需要 ±1–2 毫米的重复性. 牵引轴上的 BLDC 伺服系统提供精确的接近速度和定位; 提升轴上的 BLDC 伺服系统提供受控的货叉高度定位和制动保持以确保安全.
| 范围 | 规格 |
|---|---|
| 牵引电机 | 无刷直流伺服, 48五, 400瓦–1kW |
| 升降电机 | 带刹车 BLDC 伺服, 48五, 200–500W |
| 反馈 | 17-位绝对编码器 (两个轴) |
| 控制器 | CANopen多轴伺服驱动器 |
| 系统成本 (3 轴) | $500–1,500 |
| 对接方式 | 激光 / 带机械货叉导向的视觉 |
设想 4: 重工业AGV (> 2 吨)
推荐: 交流伺服 (或大功率 BLDC 伺服（如果有 72V DC 总线可用）)
运输汽车零部件的重工业 AGV, 钢卷, 或大型组件需要持续的高扭矩, 300% 爬坡过载能力, 和亚毫米定位用于自动化装配线集成. 交流伺服提供所需的热稳定性和动态响应, 尽管成本溢价很高.
| 范围 | 规格 |
|---|---|
| 马达 | 交流伺服, 72电压/80V, 2–5kW |
| 反馈 | 23-位绝对编码器 |
| 控制器 | EtherCAT伺服驱动器 |
| 每轴系统成本 | $630–1,780 |
| 对接方式 | 带视觉辅助的精密机械对接 |
五步决策框架
使用以下框架确定适合您的 AGV 平台的电机配置:
步 1: 识别电源
电池或直流总线 → BLDC 系列 (标准 BLDC 或 BLDC 伺服系统). 交流电源 → 交流伺服. 这立即排除了大多数 AGV 应用的交流伺服，除非车辆具有直流-交流转换系统.
步 2: 确定定位精度要求
如果 AGV 停靠在机械挡块上 (±5–10 毫米可接受) → 标准 BLDC. 如果AGV使用二维码, 激光, 或者视觉对接 (需要 ±1–2 毫米) → 无刷直流伺服. 如果装配集成需要亚毫米精度→交流伺服.
步 3: 将功率级别与配置相匹配
以下 2 直流总线上每台电机 kW → BLDC 伺服是明智的选择. 多于 3 kW → AC 伺服（如果可接受 AC-DC 转换）, 或 72V 高功率 BLDC 伺服. 2–3 kW 之间 → 两者都工作; 根据精度需求决定.
步 4: 评估动态需求
负载变化时频繁的启停循环 → BLDC 伺服 (闭环补偿). 满载爬坡 → 验证峰值扭矩持续时间. 持续高速巡航→标准BLDC (更简单, 足够的).
步 5: 验证预算
应用成本比率 (1× / 2× / 5×) 到您的物料清单. 对于一支舰队 50 AGV 具有 2 每个电机, 标准 BLDC 和 BLDC 伺服系统之间的差异约为 10,500–30,500 美元. BLDC 伺服系统和 AC 伺服系统之间的差异约为 31,500 美元–89,500 美元. 验证性能改进是否证明应用程序的成本增量是合理的.
| 步 | 问题 | 如果是 → | 如果没有 → |
|---|---|---|---|
| 1 | 电池供电AGV? | 无刷直流电机系列 | 考虑交流伺服 |
| 2 | 需要精准对接 (±1–2毫米)? | BLDC 伺服或 AC 伺服 | 标准 BLDC 足够 |
| 3 | 力量 > 2 每台发动机千瓦? | 交流伺服 (或 72V BLDC 伺服) | 无刷直流伺服 |
| 4 | 负载变化时频繁启停? | 无刷直流伺服 (需要闭环) | 标准 BLDC 可能就足够了 |
| 5 | 预算允许 5 倍的成本溢价? | 交流伺服合理 | BLDC 伺服系统是最佳选择 |
适用于与 BLDC 和伺服配置兼容的电机控制器产品, 看看我们的 电机控制器产品页面. 对于影响电机选择的 AGV 与 AMR 平台差异, 看看我们的 AGV 与 AMR 指南.
常见问题解答
BLDC伺服电机和无刷伺服电机一样吗?
是的. “无刷直流伺服电机” 和 “无刷伺服电机” 参考相同配置: 带有编码器和闭环伺服驱动器的 BLDC 电机. 这些术语在 AGV 行业中可以互换使用. 主要区别在于标准 BLDC 电机 (仅霍尔传感器, 开环位置) 和 BLDC 伺服电机 (编码器反馈, 闭环位置/速度/扭矩控制).
我可以使用标准 BLDC 电机进行 AGV 对接吗?
是的, 如果对接精度要求为±5~10mm，且AGV采用机械挡块或接近传感器进行最终定位. 标准 BLDC 电机为恒速行驶提供足够的速度控制. 然而, 如果AGV使用二维码, 激光, 或基于视觉的对接需要 ±1–2 毫米的精度, 需要带编码器反馈的 BLDC 伺服电机.
为什么不为所有 AGV 使用交流伺服电机?
交流伺服电机需要交流电源, 这意味着电池供电的 AGV 必须包括 DC-AC 逆变器 - 增加成本, 重量, 5–15% 的转换损耗会缩短电池运行时间. 对于大多数 AGV 应用 (50–2,000 公斤有效负载, ±0.5–2 mm 对接精度), 直接通过 24V 或 48V 电池总线运行的 BLDC 伺服系统可提供同等性能，而系统成本约为交流伺服系统的一半. 交流伺服仅适用于重工业 AGV (>2 吨) 要求亚毫米精度.
与标准 BLDC 相比，BLDC 伺服系统的成本高多少?
BLDC 伺服系统的成本通常约为同等功率标准 BLDC 系统价格的 2 倍. 成本差异来自编码器 ($30–100), FOC伺服驱动器 ($80–250 vs. $20–80 对于简单的 BLDC 控制器), 和额外的接线. 适用于200W级AGV电机系统, 每个轴的差异约为 100–300 美元.
我可以稍后将标准 BLDC 电机升级为 BLDC 伺服吗?
在很多情况下, 是的. 如果 BLDC 电机的后轴带有用于编码器的安装凸台, 您可以添加增量或绝对编码器并切换到闭环 FOC 控制器. 此升级路径适用于大约 70% BLDC 电机系列. 对于没有后轴装置的电机, 必须从一开始就指定带有工厂集成编码器的电机.
AGV对接需要什么编码器分辨率?
用于标准仓库AGV对接 (车轮处 ±1–2 毫米), 增量编码器 2,500 聚苯醚 (10,000 计数/转与正交) 就足够了. 用于精密对接 (±0.5–1毫米), 17位绝对编码器 (131,072 计数/转) 推荐. 仅当跟踪多个旋转位置的应用时才需要多圈绝对编码器, 例如升降轴.
