什么是蜗轮减速机? 工作原理和应用综合指南

什么是蜗轮减速机? 工作原理和应用综合指南

介绍​

蜗轮蜗杆减速机, 也称为蜗轮变速箱, 是一种专用动力传输装置，利用独特的直角配置在紧凑的空间内实现高减速比. 该机械系统由两个关键部件组成: 一条蠕虫 (带螺旋螺纹的输入轴) 和一个蜗轮 (输出齿轮). 当蜗杆旋转时, 它的螺纹与蜗轮上的齿啮合, 以 90 度角传递运动，同时显着降低速度并增加扭矩. 因其节省空间的设计和可靠的性能而受到广泛认可, 蜗轮减速机在从物料搬运到精密仪器等各种工业应用中发挥关键功能.

蜗轮减速机是减速齿轮箱的一种，由蜗轮输入组成, 输出蜗轮, 并具有直角输出方向. 这种类型的减速箱通常用于取额定电机转速，并根据减速比产生具有较高扭矩值的低速输出. 它们通常可以解决节省空间的问题，因为蜗轮减速机由于其输出齿轮直径小而成为最光滑的减速齿轮箱之一.

蜗轮减速机 也是一种流行的减速机类型，因为它们以最小的封装提供最大的减速效果. 具有高减速比和高扭矩输出倍数, 毫不奇怪，许多电力传输系统都使用 蜗轮减速机. 一些最常见的 蜗轮的应用 可以在调音乐器中找到, 医疗检测设备, 电梯, 安全门, 和传送带.

工作原理及机械优点

蜗轮减速机的基本运行依赖于蜗杆和蜗轮之间的啮合关系. 减速比由蜗杆上的螺纹数和蜗轮上的齿数决定. 例如, 与 30 齿齿轮啮合的单头蜗杆产生 30:1 减速比. 这种配置提供了几个明显的优势:

• 高还原能力: 达到的比率为 5:1 至 300:1 单阶段, 多级系统达到 20000:1
• 自锁特性: 蜗杆螺纹的浅角度对反向驱动产生了固有的阻力, 无需额外装置即可提供自动制动
• 紧凑型设计: 正交排列可在受限应用中有效利用空间
• 运行流畅: 部件之间的滑动接触导致安静, 无振动性能

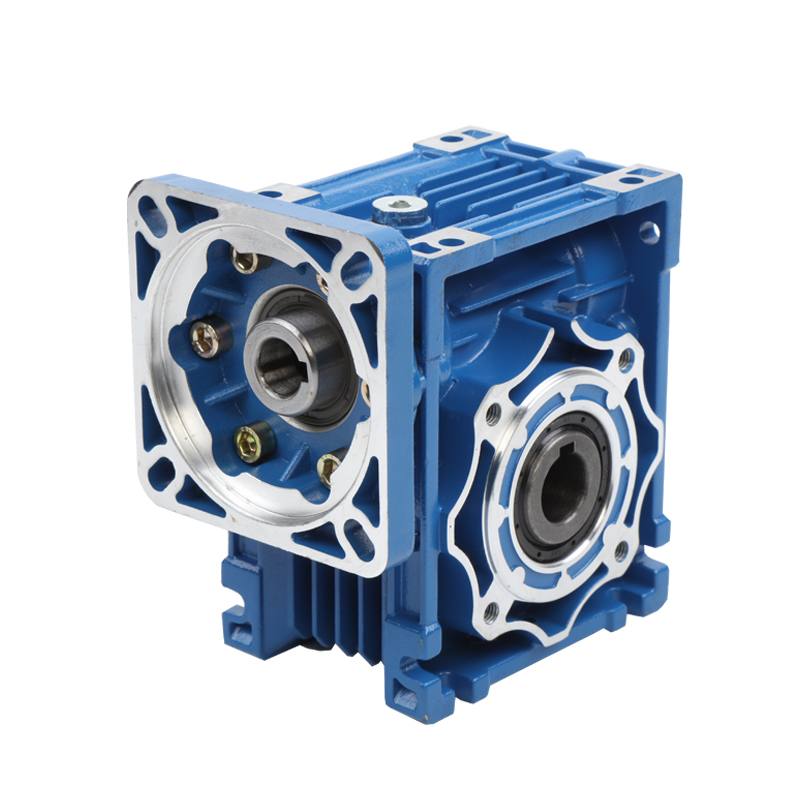

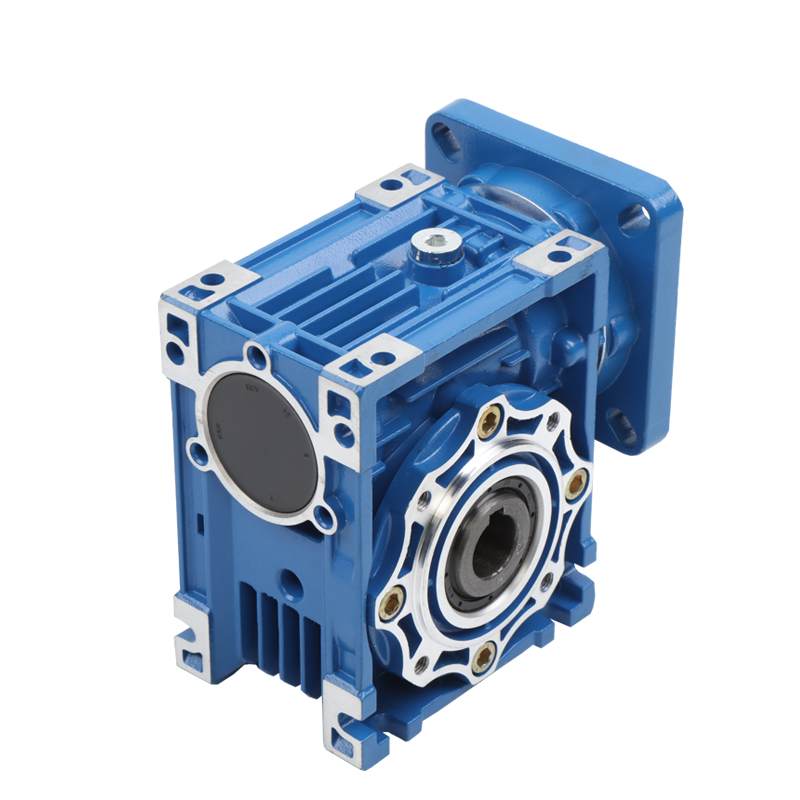

什么是NMRV系列蜗轮减速机?

NMRV系列蜗轮蜗杆减速机 是在原WJ系列产品基础上开发的新一代产品, 融合国际先进技术. 采用先进的方箱结构，优质铝合金高压压铸而成, 具有体积小, 轻的, 高强度, 散热快, 美观耐用, ETC.

减速机输出扭矩大, 传输顺畅, 低噪声, 全封闭结构, 密封性好, 免维护, 并能适应全方位安装.

技术规格和性能指标​

选择蜗轮减速机时, 工程师应该考虑这些关键参数:

• 效率范围: 通常 50-90% 取决于比率和润滑 (比率越高，效率越低)
• 扭矩能力: 标准款手柄 10-5000 牛米, 提供满足更高要求的定制解决方案
• 间隙规格: 精密应用需要 <10 弧分, 而标准工业用途可以容忍 15-30 弧分
• 热限制: 标准操作温度高达 80-90°C, 高温版本达到 120°C
• 安装选项: 脚装式, 法兰安装, 或轴装配置以实现灵活集成

对比分析: 蜗轮与. 其他减速机类型​

NMRV系列蜗轮减速机: 高级功能​

NMRV 系列代表了蜗轮技术的最新发展, 特色:

• 材料创新: 铝合金压铸外壳提供最佳的散热性和耐腐蚀性
• 防护标准: IP55 级外壳确保在多尘或潮湿环境中可靠运行
• 安装灵活性: 多位置安装能力，适应各种空间限制
• 维修优势: 终身密封润滑消除了日常维护需求

行业应用和选型指南

物料搬运: 输送系统 (5-30 千瓦) 需要精确的速度控制和过载保护

自动化设备: 机械臂和定位系统受益于自锁功能

电梯系统*: 乘客和货运电梯利用平稳运行和安全的特性

专业应用*: 医疗器械, 安全门, 以及需要精确定位的乐器

维护和操作注意事项​

• 润滑时间表: 初始润滑持续 10,000+ 小时; 重新润滑间隔取决于操作条件
• 对齐要求: 正确的轴对中对于最大限度地延长使用寿命至关重要
• 故障指示器: 噪音过大, 过热, 或需要检查的振动信号
• 更换时机: 典型的使用寿命范围为 15,000-30,000 正常工作条件下的小时数

蜗轮蜗杆减速机的特点

1. 不占空间

与电机组装时, 这 蜗轮减速机 输出轴方向有较大的安装空间, 空心型减速机轴线可与电机成直角, 占用空间小，有利于机器小型化.

2. 自锁功能

应用需要微夹持力，可直接使用, 无需安装制动装置.

3.快速停止

大约需要 5-10 秒停将军 齿轮减速机, 但只需要 2-5 nrv 系列几秒内达到静止状态.

4. 高兼容性

使用不同于传统的传输方式, 无链条, 滑轮, 传动结构密封不外露, 可直接驱动. 减少对操作人员的伤害.

6. 良好的保护

防水的, 防尘的, 减速机防护等级ip55结构, 用于风, 灰尘和水蒸气具有良好的隔离功能.

7. 可多面安装, 无角度限制

全系列产品, 每架飞机, 有固定孔, 您可以选择需要的安装方向, 角度安装.

8. 散热好

外壳采用铝合金重力压铸一体成型, 散热, 蠕虫, 涡轮机寿命延长, 和良好的表现. (使用中外壳发热正常).

9. 维护方便

因为它与传统的安装方式不同, 无需拆卸, 链轮, 链, 只需拆装减速机固定座即可轻松完成更换.

10. 无品牌限制

无需额外加工即可轻松组装 普通电机 系列或我(RK) 15W-200W电机.

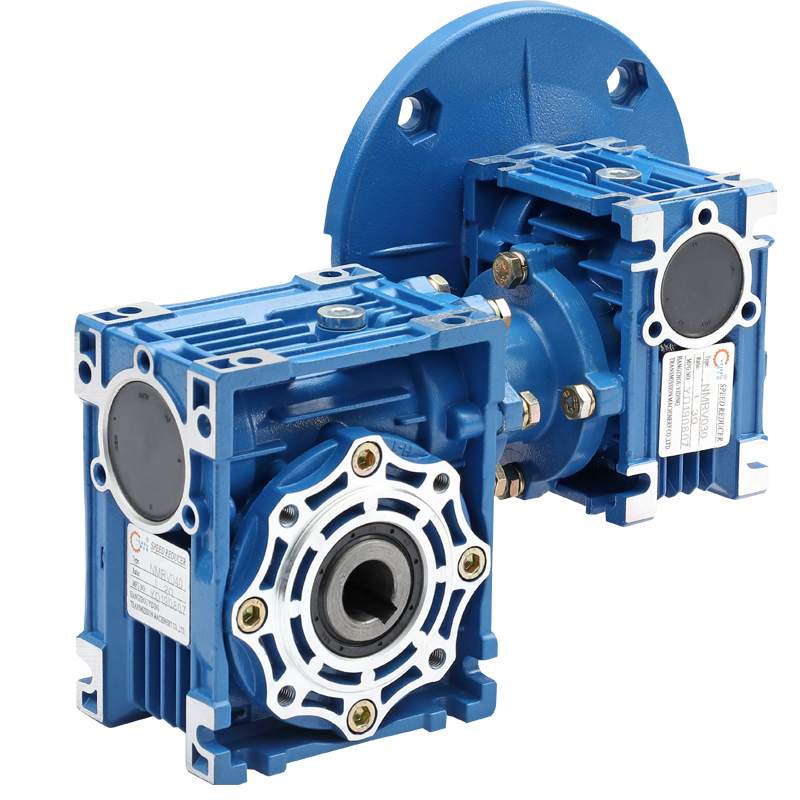

11.宽减速比

通过使用分离类型组件, 很容易改变减速比 30-20000.

12. 配套电机可配备制动器, 和 蜗轮变速箱 融入美观实用的造型.

结论​

蜗轮减速机提供高减速比的独特组合, 紧凑的设计, 和自锁功能使其在众多工业应用中不可或缺. 了解他们的工作原理, 性能特点, 正确的选择标准使工程师能够优化机械系统的可靠性和效率. 对于特定的应用要求或技术规格, 咨询 Greensky Power 等经验丰富的制造商，以确保最佳的减速机选择和集成.
