关于电动自行车传感器和控制器您应该了解的所有信息
介绍
在现代电动自行车系统中, 而电机作为核心动力单元, 电动自行车控制器和传感器组件充当智能助手，实现精确的动力传输和骑行效率. 这些电子系统将电动自行车从简单的油门控制车辆转变为复杂的电动自行车 (踏板电动自行车) 智能响应骑手输入的系统. 本综合指南探讨了工作原理, 类型, 电动自行车控制器和传感器的选择标准, 为爱好者和制造商提供必要的知识.
共生关系: 电动自行车控制器和传感器如何协同工作
传感器和传感器之间的操作协同 电动自行车控制器 当骑手开始踩踏板时开始. 传感器检测踩踏力, 速度, 和节奏, 将此数据传输到控制器. 这 控制器 然后处理该信息并向电机发送命令, 确定提供多少援助. 这种闭环系统可确保自然的骑行感觉，同时优化电池效率和功率输出.
了解电动自行车传感器: 电动自行车的神经系统
根据EPAC (电动 辅助循环) 标准, 电动自行车只有在踩踏时才必须启动动力辅助. 传感器是实现此功能的关键组件:
扭矩传感器
这些精密仪器测量施加在踏板上的实际力, 提供反映骑手功率输出意图的高精度扭矩读数. 扭矩传感器 提供即时和比例的援助, 创造自然的骑行体验，让电机支持与骑手的努力相匹配.
踏频传感器
安装在曲柄组总成上, 踏频传感器通过磁环和传感触点检测踩踏节奏. 他们通常根据踩踏速度而不是力量来提供辅助级别, 踏频越高触发越强 电机支架. 虽然通常更实惠, 与 扭矩传感器.
先进的传感器技术和集成趋势: 现代高性能电动自行车越来越多地利用集成扭矩和踏频传感的组合传感器系统. 这种混合方法允许更复杂的动力传输算法，该算法考虑骑手踩踏板的速度和力度. 此外, 新的传感器技术，包括加速度计, 梯度传感器, 和 GPS 集成正在兴起, 使能 智能控制器可预测地形变化并优化功率 相应分配. 这些进步代表了向真正智能电动自行车系统的演变，该系统能够适应骑手输入和环境条件.
电动自行车控制器: 智能大脑为您的骑行提供动力
电动自行车的控制器作为连接所有电子元件的中央处理单元 – 包括电池, 马达, 展示, 和传感器 – 形成一个有凝聚力的系统. 收到传感器信号后, 控制器计算最佳功率输出并管理电机运行（包括速度）, 加速度, 和截止函数.
控制器主要功能和保护特性
- 电源管理: 规定 电池和电机之间的能量流
- 系统保护: 提供过电压, 欠电压, 过温, 和过流保护
- 安全特性: 包括制动切断功能和错误代码监控
- 通讯中心: 与显示器的接口, 蓝牙模块, 和诊断工具
控制器类型: 正弦波与. 方波
技术对比及应用场景: 正弦波控制器 生成平滑, 正弦电流输出可实现几乎无声的电机运行和极其精确的控制, 使它们成为高端城市和旅游电动自行车的理想选择. 方波控制器利用更简单的数字开关模式，可以产生可听见的嗡嗡声和稍微不太流畅的电力传输, 但提供成本 入门级应用的优势. 这些技术之间的选择涉及声学性能之间的权衡, 控制精度, 以及应与特定电动自行车类别和目标市场相匹配的系统成本.
编程和控制算法: 看不见的性能因素
控制器的编程通过各种辅助模式决定骑行特性:
- 生态模式: 以最少的电力辅助最大化电池续航里程
- 游览模式: 平衡助力，舒适骑行
- 运动/运动+模式: 渐进式动力传输，让骑行充满活力
- 升压模式: 应对挑战性地形的最大功率输出
选择标准和行业趋势: 为电动自行车应用选择控制器时, 考虑兼容性 电机规格, 防水等级 (知识产权分类), 可编程选项, 和认证合规性 (行政长官, UL, 等等). 该行业正在向具有移动应用程序集成的连接控制器发展, 无线更新, 和防盗功能. 制造商喜欢 绿天新能源 提供标准和定制控制器解决方案，以满足多样化的市场需求.
根据EPAC (电动助力自行车) 标准, 电动自行车必须踩踏启动, 如果脚步停止, 自行车也必须停下来. 制造商 需要设定速度 踏板轴上的传感器, 或添加传感器来测量力 (扭矩) 骑手放在踏板上的.
虽然大多数用户 电动自行车能够独立改变骑行方式 速度, 通常情况下, 自行车依靠传感器感应到的踏板节奏和力量来控制速度.
↑↑↑↑ 步进频率传感器 vs 扭矩传感器
(图片来源: 自行车级. com)
传感器可分为 扭矩传感器 和步进频率传感器.
顾名思义, 扭矩传感器通过感知骑行者脚踏板的力量来获得高精度的扭矩值, 从而了解骑手的骑行意图. 步进频率传感器安装在曲轴总成上, 由传感触点和磁钢环组成. 通过测量步频, 援助需求确定. 步进频率越高, 援助力度越大.
就像任何需要协同工作的系统一样, 电动自行车的性能始于输入信号的准确性. 通常来说，一般来说, 传感器相当于人体的感觉系统, 并且感觉越清晰, 判断能力越好.
与扭矩传感器相比, 扭矩传感器更加复杂和精确. 通过测量扭矩, 扭矩传感器为控制器的操作提供更准确的输入值.
高性能电动助力自行车通常不仅仅使用单个传感器, 但踏板频率和 扭矩综合计算 当前骑行状态.
以弗雷进化为例, M510 电机配备高精度扭矩和步进 频率传感器, 可根据步频、步力准确传递骑行者信息, 帮助传感器确定并输出辅助.
控制器
传感器将输入信号准确传输至控制器. 收到扭矩后, 速度, 和阶跃频率信号, 控制器计算输出信号来控制电机的运行速度, 开始, 停止, 和其他功能, 指导电机如何输出动力.
控制器, 就像人脑一样, 可以连接所有 电子元件 一起骑电动自行车, 比如电池, 马达, 加速器, 展示, 以及各种传感器. 负责跟踪电动自行车的重要功能, 例如踏板活动, 电池电压, 电机功率, 加速和减速.
(图片来源: 电动车. com)
此外, 控制器还提供一些简单的保护功能, 如电池的高电压和低电压保护，防止电池过度充电或过度放电. 它还可以监控温度和电流 电机并通过制动确保骑手的安全 保护.
这 控制器也有正弦的区别 波和方波, 每个都有自己的优点和缺点, 这里就不解释了. 很多电动山地车玩家为了追求速度，选择手动更换控制器, 但控制器接线复杂，需要专业知识辅助. 小白最好不要轻易尝试.
↑↑↑↑ Ebike控制器复杂的连接线
控制器的算法就是我们所说的控制程序, 也称为 “上帝看不见的手” 由我们的技术部门.

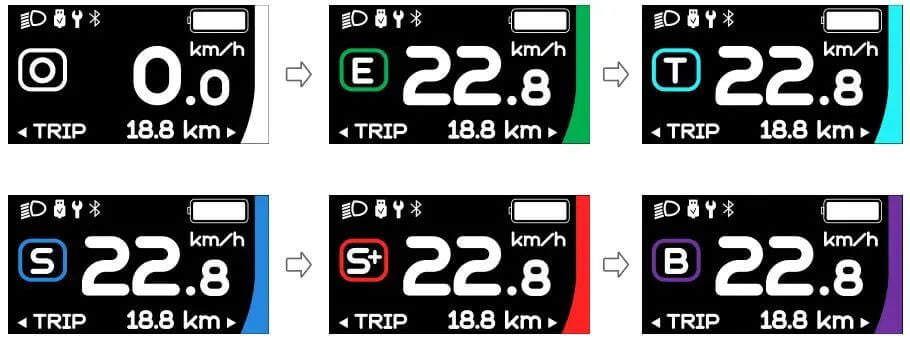

例如, 进化有生态 (最经济的模式), 旅游 (舒适模式), 运动 (运动模式), 运动+(运动增强模式), 促进 (最大功率模式), 和升压模式. 升压的选择 档位决定功率 骑行时的水平, 这一切都取决于程序的功能.
结论
电动自行车传感器和控制器之间复杂的交互代表了现代电动自行车的技术核心. 了解这些组件可以更好地选择产品, 系统优化, 和故障排除能力. 随着电动自行车技术的不断发展, 这些电子系统将在提供安全保障方面发挥越来越重要的作用, 高效的, 以及愉快的骑行体验.
