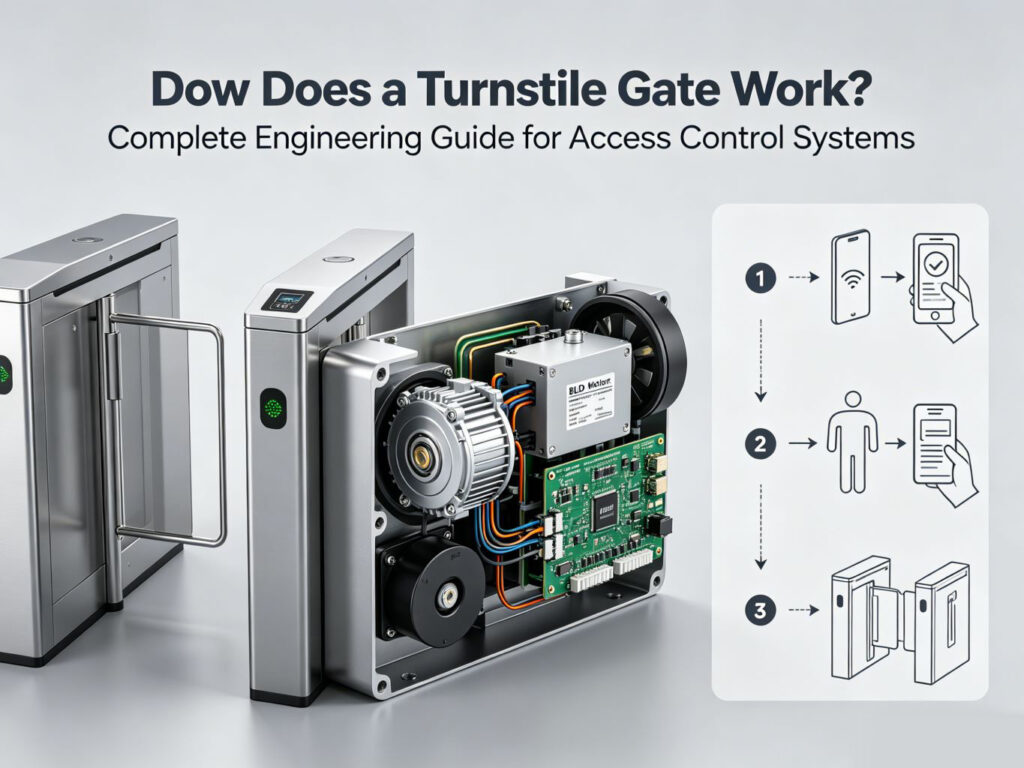

旋转栅门如何工作? 门禁系统完整工程指南
精选片段:
旋转栅门的工作原理是将机械屏障系统与电子控制单元和电机驱动系统相结合. 当有效的认证信号 (例如射频识别, 二维码, 或生物识别输入) 已收到, 控制器启动电机, 允许控制屏障的旋转或打开. 传感器监控运动并确保安全通行, 而系统会在每次用户使用后自动重置. 现代旋转门使用 BLDC 电机 和智能控制器以实现平稳运行, 高效率, 和长期可靠性.
理解 旋转栅门如何工作 对于工程师来说至关重要, OEM厂商, 和采购团队设计访问控制系统. 旋转门不再是简单的机械设备，而是结合电机的集成机电系统, 控制器, 传感器, 和软件. 它们的性能直接影响吞吐效率, 用户安全, 维护费用, 和系统寿命.
该工程权威指南提供了十字转门操作的深入技术细节, 包括机械设计, 电机选型, 控制逻辑, 效率考虑, 和OEM级别的选择策略.
什么是旋转栅门?
旋转栅门是一种物理访问控制设备，旨在调节行人移动. 它确保只有授权的个人才能通过, 通常每次身份验证事件允许一个人.
旋转闸机的主要类型
- 三辊闸
- 翻板道闸
- 摆闸旋转门
- 全高闸机
每种类型根据应用要求采用不同的机械结构和电机系统.
👉高性能解决方案, 检查我们的 闸机用 BLDC 电机
旋转栅门如何工作: 分步过程
旋转栅门的操作涉及多个子系统的协同工作.
步 1: 用户认证
系统接收来自 RFID 卡的输入, 二维码, 指纹扫描仪, 或面部识别系统.
步 2: 信号处理
控制器验证认证数据并决定是否授予访问权限.
步 3: 电机启动
如果授予访问权限, 电机 (通常是 BLDC 或伺服) 被激活以解锁或旋转屏障.
步 4: 运动和监控
传感器跟踪障碍物移动并检测用户通道.
步 5: 自动复位
通过完成后系统返回锁定位置.
这个集成的过程确保了安全, 高效的, 和受控访问.
旋转门系统的核心组件
1. 电机系统
提供机械运动. 常见选项包括 BLDC 电机和伺服电机.
2. 控制器单元
处理信号并控制电机运行.
3. 传感器
- 红外传感器
- 位置传感器
- 防尾随传感器
4. 机械结构
包括手臂, 襟翼, 或障碍取决于设计.
5. 电源
通常为 24V 或 48V 直流系统.
十字转门中的电机系统: BLDC、伺服、步进
| 范围 | 无刷直流电机 | 伺服电机 | 步进电机 |
|---|---|---|---|
| 效率 | 高的 | 高的 | 低的 |
| 精确 | 高的 | 非常高 | 缓和 |
| 成本 | 缓和 | 高的 | 低的 |
| 维护 | 低的 | 缓和 | 低的 |
BLDC 电机因其效率平衡而越来越受青睐, 成本, 和可靠性.
👉 了解更多: 无刷直流电机技术
十字转门的控制系统和逻辑
控制系统定义十字转门如何响应用户输入.
控制特性
- 访问验证
- 电机控制算法 (FOC)
- 安全逻辑 (防夹, 防尾随)
- 与外部系统的通信
现代系统与云平台和物联网网络集成以进行实时监控.
旋转栅门系统的效率和能耗
能源效率影响长期运营成本.
- BLDC 电机降低能耗
- 高效的控制系统优化电力使用
- 待机模式最大限度地减少空闲消耗
适用于大型安装, 节能效果显着.
扭矩, 速度, 和机械设计考虑因素
正确的扭矩和速度选择确保平稳运行.
关键参数
- 启动扭矩
- 运行速度
- 负载惯量
选择不当会导致振动, 噪音, 或系统故障.
热管理和可靠性
热性能直接影响系统寿命.
- BLDC 电机产生的热量更少
- 适当的通风可提高耐用性
- 温度监控可防止故障
可靠的热设计对于高占空比应用至关重要.
如何选择旋转门电机和系统
选择正确的电机和系统对于 OEM 的成功至关重要.
选择标准
- 电压: 24五 / 48五
- 力量: 50瓦–500瓦
- 速度: 根据闸门类型
- 扭矩: 根据负载
- 冷却: 风冷
- 控制器: 优先选择FOC
应用匹配
- 挡板 → BLDC 电机
- 摆闸 → BLDC 或伺服
- 三脚架 → 步进器或 BLDC
👉 获取 OEM 解决方案: 定制电机开发
旋转闸门的应用
- 交通系统
- 办公楼
- 工厂和工业设施
- 体育场馆和活动场地
每个应用程序需要不同的性能特征.
十字转门系统的成本与性能权衡
| 因素 | 无刷直流系统 | 传统系统 |
|---|---|---|
| 初始成本 | 更高 | 降低 |
| 效率 | 更高 | 降低 |
| 维护 | 低的 | 高的 |
| 生命周期成本 | 降低 | 更高 |
基于 BLDC 的系统提供更好的长期价值.
旋转栅门技术的未来趋势
- 智能门禁集成
- 基于人工智能的身份验证
- 节能电机系统
- 支持物联网的监控
这些趋势正在塑造门禁系统的未来.
常问问题: 旋转栅门如何工作?
1. 旋转门如何检测用户?
它使用红外光束等传感器来检测用户的存在和移动.
2. 闸机用什么电机?
BLDC 电机因其效率和可靠性而被广泛使用.
3. 为什么首选 BLDC 电机?
他们提供流畅的操作, 低噪声, 和长寿命.
4. 典型电压是多少?
大多数系统使用 24V 或 48V 直流电源.
5. 如何选择闸机系统?
考虑申请, 交通量, 电机类型, 及控制系统.
结论: 设计正确的旋转门系统
理解 旋转栅门如何工作 允许工程师和买家设计高效的系统, 可靠的, 并且具有成本效益. 现代旋转栅门严重依赖 BLDC 电机技术和先进的控制系统来满足高人流量环境的需求.
