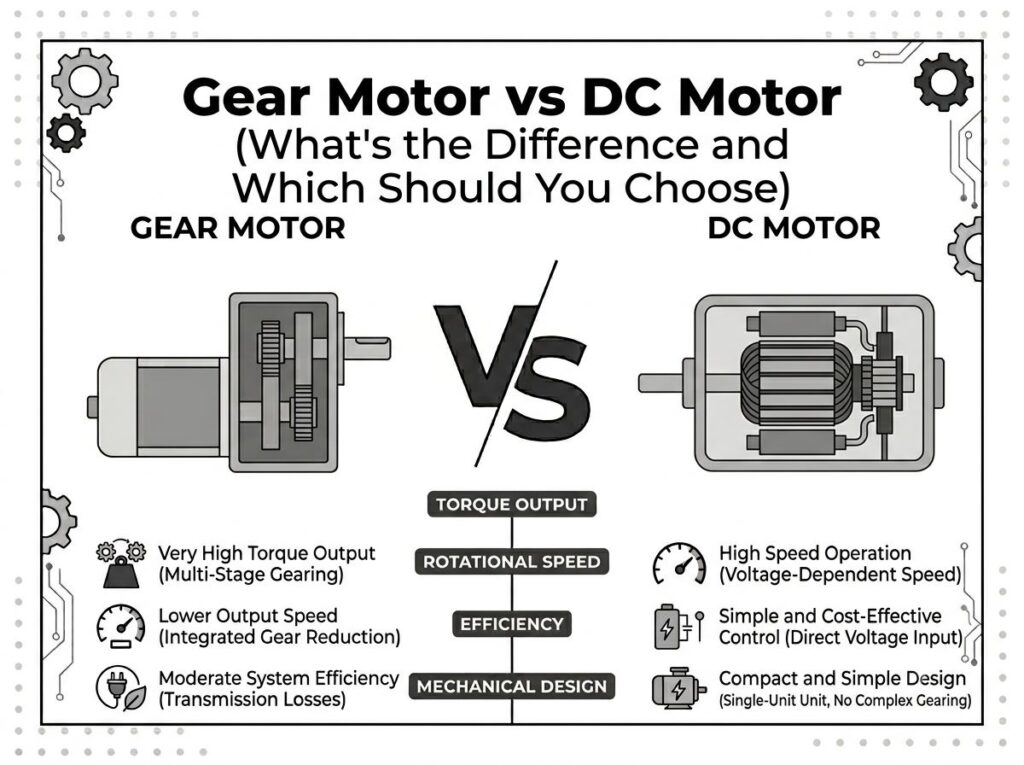

齿轮电机与直流电机: 有什么区别以及您应该选择哪个? | 完整的工程指南

快速解答:

一个 齿轮马达 是与变速箱组合的直流或交流电机, 而一个 直流电机 仅指电动机本身. 齿轮电机通过使用机械齿轮减速提供显着更高的扭矩和更低的输出速度, 使其成为输送机的理想选择, 机器人技术, 自动化设备, 和运动控制系统. 相比之下, 直流电机通常提供更高的转速，通常用于泵等直接驱动应用, 粉丝, 和切割刀片.

如今许多工业齿轮电机实际上使用永磁直流电机或无刷直流电机与行星减速机配对, 支线, 蠕虫, 或斜齿轮变速箱以实现速度之间所需的平衡, 扭矩, 效率, 和定位精度.

什么是直流电机?

一个 直流电 (直流电) 马达 是由直流电驱动的电动机. 它通过定子和转子之间的电磁相互作用将电能转化为旋转机械能.

由于其结构简单, 快速响应, 尺寸紧凑, 和相对容易的速度控制, 直流电机在工业自动化领域已广泛应用数十年, 医疗器械, 家用设备, 电动汽车, 机器人技术, 电动工具, 和电池供电的设备.

与齿轮电机不同, 标准直流电机本质上不会降低速度或增加扭矩. 反而, 它直接从电机轴输出. 如果需要更低的速度或更高的扭矩, 可以在外部添加变速箱以创建直流齿轮电机.

直流电机的基本结构

尽管存在不同的直流电机技术, 大多数共享几个基本组成部分:

• 转子 (衔铁) — 产生机械输出的旋转部件.
• 定子 — 产生转子周围的固定磁场.
• 永磁体或励磁绕组 — 产生扭矩产生所需的磁通量.
• 轴承 — 支撑旋转轴，同时最大限度地减少摩擦.
• 输出轴 — 将旋转动力传递给被驱动设备.

转子和定子磁场之间的相互作用产生电磁扭矩, 使转子连续旋转.

直流电机的类型

现代工业系统通常使用两大类直流电机.

1. 有刷直流电机

有刷直流电机使用碳刷和机械换向器在旋转过程中切换通过转子绕组的电流.

他们的优势包括:

• 简单的控制器要求
• 初始成本低
• 安装方便
• 出色的启动扭矩
• 在全球范围内广泛使用

然而, 随着时间的推移，刷子逐渐磨损, 需要定期维护. 机械换向也会产生电噪声, 火花, 和摩擦力, 限制苛刻工业环境中的使用寿命.

典型应用

• 电动工具
• 汽车配件
• 家用电器
• 小型执行器
• 便携式设备

2. 无刷直流电机 (无刷直流)

无刷直流电机完全消除了机械电刷. 反而, 电子控制器根据霍尔传感器或编码器反馈检测到的转子位置执行换向.

与有刷电机相比, BLDC 电机具有众多工程优势:

• 效率更高
• 使用寿命更长
• 降低维护成本
• 更高的功率密度
• 优良的调速能力
• 更低的运行噪音
• 更好的热性能

因为没有电刷产生摩擦或磨损, BLDC电机在工业自动化和智能设备中越来越多地取代传统有刷电机.

常见 BLDC 应用

• 工业机器人
• AGV
• 自主移动机器人 (抗菌药物耐药性)
• 电动割草机
• 医疗器材
• 伺服系统
• 智慧物流装备

永磁技术

大多数现代直流电机使用 永磁体 而不是缠绕励磁线圈来产生定子磁场.

永磁直流电机具有多项重要的工程优势:

• 效率更高
• 更低的电力损耗
• 尺寸紧凑
• 减轻重量
• 提高扭矩密度
• 降低能源消耗

高性能稀土磁体, 特别是钕铁硼 (钕铁硼), 在过去的十年中显着提高了现代直流电机的性能, 使紧凑型电机能够提供比前几代更高的扭矩.

直流电机如何产生扭矩

直流电机的工作原理基于电磁力.

当电流流过电机绕组时, 产生磁场. 该磁场与定子产生的磁场之间的相互作用在转子上产生旋转力.

由于磁极通过机械换向不断切换位置 (有刷电机) 或电子换向 (无刷直流电机), 转子继续旋转并将机械动力传递至输出轴.

电机的性能主要受以下因素影响:

• 电源电压
• 当前的
• 电机绕组设计
• 磁铁强度
• 控制器性能
• 冷却能力

直流电机的优点

标准直流电机的局限性

尽管它们有很多优点, 标准直流电机并不适合所有应用.

因为它们以相对较高的速度旋转，同时产生有限的输出扭矩, 它们通常不能直接驱动重型机械负载.

典型的限制包括:

• 无需减速齿轮即可降低输出扭矩
• 持有能力降低
• 重载时低速稳定性差
• 许多工业系统需要额外的变速箱

为此原因, 工程师经常将直流电机与变速箱结合起来以获得更高的扭矩, 较低的速度, 和改进的运动控制. 结果被称为 直流减速电机, 这将在下一节中解释.

什么是齿轮电机?

一个 齿轮马达 是由电动机和机械变速箱组成的集成驱动单元. 与直接从输出轴提供动力的标准直流电机不同, 齿轮电机通过齿轮系降低转速，同时按比例增加输出扭矩.

重要的是要明白 齿轮电机不是一种单独的电机技术. 反而, 它是一个结合了两个主要部件的组件:

• 电动马达 – 产生旋转动力.
• 变速箱 (减速机) – 转换高速, 低扭矩输出变为低速, 高扭矩输出.

取决于应用, 电机可以是有刷直流电机, 无刷直流 (无刷直流) 马达, 交流感应电机, 伺服电机, 或步进电机. 根据所需减速比选择变速箱, 效率, 噪音水平, 和输出扭矩.

齿轮电机的基本结构

典型的工业齿轮电机由以下部件组成:

因为电机和变速箱被设计为匹配系统, 齿轮电机通常提供更高的可靠性, 降低安装复杂性, 与单独组装的电机齿轮箱组合相比，机械对准效果更好.

变速箱如何增加扭矩?

变速箱根据机械减速原理工作.

当电机驱动与较大齿轮啮合的较小齿轮时, 转速降低，而可用扭矩增加. 这使得相对较小的电机能够有效地移动重负载.

工程关系:

齿轮比↑
↓
输出速度↓
↓
输出扭矩↑

例如, 直流电机运行在 3,000 输出扭矩为 RPM 0.4 N·m 可以与 30:1 变速箱. 忽略微小的传输损耗, 输出速度大约变为 100 RPM，同时输出扭矩增加到大约 12 牛顿·米.

这个简单的原理解释了为什么齿轮电机广泛应用于需要高启动扭矩的应用中, 受控运动, 或移动重物的能力.

齿轮电机的常见类型

不同的变速箱设计提供不同的优势. 根据扭矩要求选择合适的变速箱, 安装空间, 效率, 噪音水平, 和预算.

1. 正齿轮电机

正齿轮电机使用安装在平行轴上的直齿齿轮. 它们是最简单、最经济的齿轮电机设计之一.

优点:

• 施工简单
• 制造成本低
• 高机械可靠性
• 维护方便
• 适用于中等扭矩应用

典型应用:

• 包装机械
• 自动门
• 办公设备
• 物料搬运系统

2. 行星齿轮马达

行星齿轮电机被广泛认为是精密运动控制的首选解决方案. 他们的变速箱由中央太阳轮组成, 多个行星齿轮, 和一个内齿圈.

因为多个行星齿轮同时分担传递的载荷, 行星齿轮箱可实现极高的扭矩密度，同时保持紧凑的尺寸.

优点:

• 高扭矩能力
• 尺寸紧凑
• 出色的负载分布
• 传动效率高
• 低间隙选项
• 运行平稳

典型应用:

• 工业机器人
• AGV 和 AMR
• 伺服系统
• 医疗器械
• 电动轮驱动
• 智能自动化设备

现代机器人系统经常使用 BLDC 行星齿轮电机 因为它们结合了无刷技术的效率和行星减速的高扭矩输出.

3. 蜗轮蜗杆减速电机

蜗轮蜗杆减速电机使用蜗杆轴，蜗杆轴与成直角的蜗轮啮合. 这种配置可在紧凑的封装内实现大的减速比.

蜗轮蜗杆减速电机最有价值的特性之一是它们能够提供部分或完全自锁, 在许多应用中防止负载下的反向运动.

优点:

• 非常高的减速比
• 紧凑型直角输出
• 静音操作
• 减震性好
• 许多设计中的自锁能力

典型应用:

• 提升机构
• 门操作员
• 旋转栅门
• 输送机定位系统
• 工业执行器

4. 斜齿轮减速电机

斜齿轮电机使用逐渐啮合而不是同时啮合的斜齿轮齿. 这种设计显着降低了振动和运行噪音，同时提高了承载能力.

优点:

• 效率非常高
• 运行平稳安静
• 高负载能力
• 使用寿命长
• 适合连续工作

典型应用:

• 重型输送机
• 矿山设备
• 工业生产线
• 食品加工机械
• 大型自动化系统

齿轮电机的优点

齿轮电机的典型工业应用

当应用需要受控运动而不是最大转速时，就会选择齿轮电机.

常见的例子包括:

• 输送系统
• 工业机器人
• 自动导引车 (AGV)
• 自主移动机器人 (抗菌药物耐药性)
• 仓库自动化
• 电动轮驱动
• 平开门
• 旋转栅门
• 自动门
• 割草机驱动轮
• 物料搬运设备
• 包装机械

尽管其中许多系统通常简称为 “齿轮马达,” 内部电机通常是高效永磁直流电机或 BLDC 电机. 变速箱将电机转变为低速, 高扭矩驱动解决方案.

直流电机可以是齿轮电机吗?

是的. 实际上, 许多工业齿轮电机是通过将直流电机与变速箱组合而成的. 这是现代自动化设备中最常见的驱动配置之一.

直流电机
+
变速箱
=
直流减速电机

这种简单的组合使工程师能够利用直流电机的高转速和紧凑尺寸，同时获得低速, 大多数工业机械所需的高扭矩输出.

为什么不单独使用直流电机?

标准直流电机的旋转速度通常为 500 至 10,000 转速, 取决于其设计和工作电压. 虽然这对于风扇或泵等直接驱动应用来说是理想的选择, 对于需要受控运动或高拉力的设备来说通常太快.

例如, 传送带通常每分钟仅几十转运行. 如果由高速直流电机直接驱动, 输送机运行速度太快，产生的扭矩不足以移动重型产品.

添加变速箱通过降低速度和倍增扭矩解决了这个问题, 允许相对较小的电机处理更大的负载.

常见的直流齿轮电机配置

今天, 大多数高性能工业运动系统不再将选择视为 齿轮电机与直流电机. 反而, 他们集成了这两种技术来创建一个驱动解决方案，提供最佳的速度平衡, 扭矩, 效率, 精确, 和耐用性.

齿轮电机与直流电机: 主要差异

了解齿轮电机和直流电机之间的根本区别对于在工业设计中选择正确的驱动系统至关重要. 虽然两者都是用来产生旋转运动, 它们在结构上有显着差异, 输出特性, 和应用适用性.

直流电机是一种独立的电磁装置，可产生高速旋转输出. 齿轮马达, 另一方面, 是一个完整的机械系统，将电机与变速箱结合在一起，以降低速度并增加扭矩.

在实际工程方面, 差异不仅仅是结构上的——它直接影响扭矩密度, 速度范围, 负载下的效率行为, 和系统集成的复杂性.

扭矩比较

在选择直流电机和齿轮电机时，扭矩是最关键的决定因素之一. 虽然直流电机可以为轻型或高速应用产生足够的扭矩, 它们在重载或低速条件下经常表现不佳.

齿轮电机通过齿轮箱使用机械减速解决了这一限制, 在不增加电机尺寸的情况下有效地倍增输出扭矩.

齿轮比如何影响扭矩

齿轮比的关系, 速度, 扭矩是机械工程的基础:

齿轮比↑
↓
输出速度↓
↓
输出扭矩↑

这意味着当电机与变速箱配对时, 系统以速度换取扭矩. 例如, 一个 10:1 变速箱将速度降低十倍，同时将扭矩增加大约相同的倍数 (减去效率损失).

在实际应用中, 这使得小型直流电机能够执行在没有变速箱的情况下需要更大电机的任务.

工程实例

考虑具有以下规格的直流电机:

• 速度: 3000 转速
• 扭矩: 0.5 牛顿·米

当与 20:1 行星齿轮箱:

• 输出速度: 〜150转/分
• 输出扭矩: ~10牛·米 (减去变速箱损失)

这说明了为什么齿轮电机在需要高启动扭矩的应用（例如输送机）中是首选, 机器人关节, 和自动升降系统.

速度比较

速度是直流电机和齿轮电机之间的另一个主要区别. 直流电机本质上是高速设备, 而齿轮电机设计为以针对机械负载优化的降低速度运行.

典型速度范围

• 直流电机: 500–10,000 转/分钟
• 齿轮马达输出: 5–500 转/分

速度大幅降低并不是缺点，而是大多数工业系统的功能要求. 许多机械负载无法高速高效运行，需要受控运动.

例如:

• 机械臂需要精确, 低速运动
• 输送机必须在变化的负载下保持稳定的速度
• 旋转门需要平滑的加速和减速

在这些情况下, 与直接驱动直流电机相比，齿轮电机可提供更好的控制.

效率比较

一个常见的误解是，由于齿轮箱中的能量损失，齿轮电机总是效率低下. 现实中, 现代齿轮箱技术，尤其是行星齿轮箱和螺旋齿轮箱设计，提供非常高的机械效率.

效率在很大程度上取决于齿轮类型, 润滑质量, 负载条件, 和制造精度.

按类型划分的变速箱效率

虽然直流电机在电能转换方面非常高效 (特别是 BLDC 类型), 齿轮电机会带来机械损失. 然而, 在正确选择的应用程序中, 提高的扭矩和降低的系统应力通常超过效率损失.

在机器人和自动化领域, 行星齿轮系统被广泛使用，因为它们提供了效率之间的最佳平衡, 扭矩密度, 和紧凑的尺寸.

成本比较

成本是工业采购决策的主要因素. 然而, 区分组件成本和系统级成本很重要.

单独的直流电机通常比完整的齿轮电机系统便宜. 然而, 当变速箱, 安装结构, 并需要机械耦合, 系统总成本可能会显着增加.

在许多 OEM 项目中, 即使组件成本较高，齿轮电机也可降低总体工程成本, 因为它们简化了机械设计, 减少组装时间, 并提高系统可靠性.

哪个更适合机器人?

比较齿轮电机和直流电机时，机器人是最重要的应用领域之一. 机器人技术的关键要求包括精确定位, 低速高扭矩, 结构紧凑, 和平滑的运动控制.

单独的标准直流电机很少足以满足机器人关节或承载运动的需要，因为它在轴上以相对较低的扭矩高速运行. 不带减速系统, 它无法在变化的负载下保持稳定的运动.

为此原因, 大多数现代机器人系统使用直流或 BLDC 电机与行星齿轮箱的组合, 形成一个 直流行星齿轮电机 或者 无刷直流齿轮电机.

最佳解决方案: DC/BLDC行星齿轮电机

哪种输送系统更好?

输送系统需要连续运行, 速度稳定, 和足够的扭矩在不同的负载条件下移动材料.

齿轮电机通常是更好的选择，因为它提供一致的低速输出和高扭矩，而不需要复杂的外部机械设计.

没有齿轮减速的直流电机并不理想，因为它们旋转太快并且无法在低速下有效地处理重负载.

最佳解决方案: 齿轮马达 (特别是螺旋齿轮或蜗轮类型，具体取决于负载条件)

哪种泵更好?

泵一般需要高速旋转而不是高扭矩. 泵送系统的流体动力学在很大程度上取决于叶轮速度, 这使得直驱直流电机成为更合适的选择.

在大多数泵应用中, 添加变速箱会不必要地降低效率并增加系统复杂性.

BLDC 电机因其高效率而在现代泵系统中特别受欢迎, 尺寸紧凑, 以及在不同负载条件下保持稳定速度的能力.

最佳解决方案: 直流电机或 BLDC 电机 (直接驱动)

割草机哪个更好?

割草机系统通常需要两种不同的运动要求: 叶片旋转和轮驱动. 这两个子系统具有截然不同的机械需求.

刀片系统

切割刀片需要高速旋转才能实现有效的切割性能. 在这种情况下, 优先选择直驱直流或 BLDC 电机.

添加变速箱会降低刀片速度并对切割效率产生负面影响.

最佳解决方案: 直驱 BLDC 电机

驱动轮系统

车轮驱动系统需要低速高扭矩, 尤其是在爬坡或在不平坦的地形上移动时.

齿轮电机在这里是理想的选择，因为它提供必要的扭矩倍增和稳定的低速控制.

最佳解决方案: 直流齿轮电机或 BLDC 行星齿轮电机

闸机哪种比较好?

旋转栅门系统需要受控旋转, 平稳加速, 可靠的扭矩输出，确保公共访问系统的安全和一致运行.

行星齿轮电机是现代十字转门设计中使用最广泛的解决方案，因为它提供:

• 高扭矩密度
• 安装尺寸紧凑
• 精确的位置控制
• 高耐用性，适合连续运行

由于蜗轮蜗杆减速电机的自锁能力，蜗轮蜗杆减速电机也被用于一些设计中, 但行星系统可提供更高的效率和更平稳的运动控制.

最佳解决方案: 行星减速电机 (基于 DC 或 BLDC 的系统)

如何选择齿轮电机和直流电机

齿轮电机和直流电机之间的选择完全取决于应用要求，例如扭矩需求, 速度范围, 占空比, 空间限制, 和控制精度.

以下应用矩阵提供了简化的工程指南:

在现代工业设计中, 这个决定很少 “齿轮电机与直流电机” 独自的. 反而, 工程师越来越多地通过使用与精密齿轮箱集成的直流或 BLDC 电机来结合这两个概念，以实现最佳的系统性能.

为什么OEM买家选择Greensky Power

适用于 OEM 制造商和工业自动化公司, 选择可靠的电机供应商不仅仅​​是产品规格, 还看系统集成能力, 定制灵活性, 和生产稳定性.

Greensky Power 提供专为需要扭矩优化的工业应用而设计的集成运动解决方案, 结构紧凑, 使用寿命长.

• 行星齿轮电机
• 正齿轮电机
• 蜗轮蜗杆减速电机
• 无刷直流齿轮电机
• 定制齿轮箱工程
• 马达 + 变速箱集成解决方案
• OEM/ODM 设计支持
• 工程样品的起订量低
• 快速原型设计和验证

这些功能使 OEM 客户能够缩短开发时间, 提高机械可靠性, 并加快竞争激烈的工业市场中的产品发布周期.

常问问题

齿轮电机和直流电机一样吗?

号. 直流电机是独立的电动机, 而齿轮电机是电机与变速箱结合在一起，以降低速度并增加扭矩.

直流电机可以带变速箱吗?

是的. 当直流电机添加变速箱时, 结果称为直流齿轮电机, 常用于工业自动化和机器人技术.

齿轮电机比直流电机强吗?

齿轮电机通过齿轮减速提供更高的输出扭矩, 但它本身并不会产生更多的电力. 它以速度换取扭矩.

为什么要使用行星齿轮电机?

行星齿轮电机提供高扭矩密度, 尺寸紧凑, 高效率, 和出色的负载分布, 使其成为机器人和 AGV 的理想选择.

哪种电机最适合机器人?

大多数机器人系统使用 BLDC 电机与行星齿轮箱相结合，以实现精确的运动控制和高扭矩输出.

哪种电机最适合输送机?

齿轮马达, 特别是螺旋或直齿类型, 因其提供稳定的低速高扭矩运行而被广泛使用.
