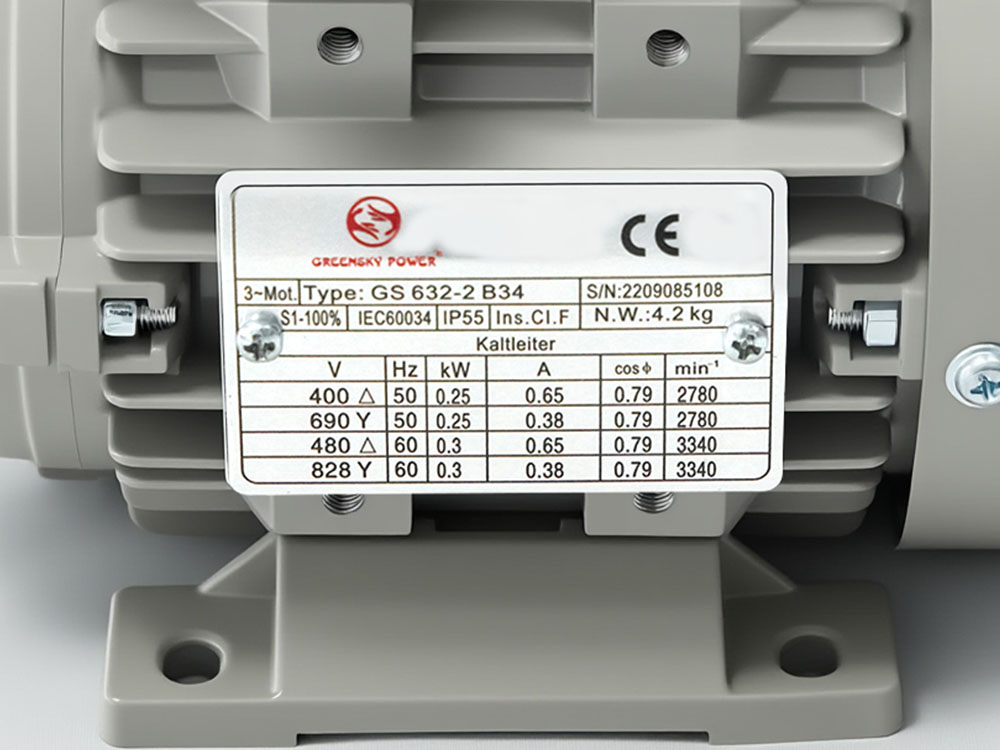

간편한 교체를 위한 모터 명판 읽는 방법
모터 명판은 흔히 모터 명판이라고 불립니다. “여권” 전기 모터 - 적절한 선택에 필요한 모든 중요한 정보가 포함되어 있습니다., 설치, 및 교체. 하지만, 훈련받지 않은 눈에, 코드의 조합, 숫자, 그리고 약어는 너무 부담스러울 수 있습니다. 이러한 세부정보를 잘못 해석하면 비용이 많이 드는 오류가 발생할 수 있습니다., 호환되지 않는 모터를 구입하거나 작동 오류를 일으키는 등. 이 가이드는 일반적인 모터 명판의 각 요소를 분석합니다., 자신 있게 식별할 수 있도록 지원 기술에 맞춰 모터 교체 요구 사항. 당신이 유지보수 기술자인지 여부, 공장장, 또는 조달 전문가, 명판 읽기를 마스터링하면 원활한 모터 통합과 수명이 보장됩니다..
모터 명판이 중요한 이유
모터 명판은 다음과 같은 국제 규정을 준수하도록 표준화되었습니다. 전기 제조업체 협회 (없다) 북미 또는 국제전기기술위원회(International Electrotechnical Commission) (IEC) 전 세계적으로. 법적, 기술적 참고 자료로 사용됩니다., 모터의 설계 한계 지정, 안전 인증, 에너지 효율 등급. 명판 데이터를 무시하면 다음과 같은 결과가 발생할 수 있습니다.:
- 모터 감소 과부하로 인한 수명
- 부적절한 사용으로 인해 보증이 무효화됨
- 현지 안전기준 미준수
- 에너지 소비 증가
예를 들어, ㅏ 식품 가공 공장에서는 유입 보호를 확인하지 않고 모터를 교체한 적이 있습니다. (IP) 평가, 새 모터는 습도가 높은 환경에 적합하지 않았기 때문에 몇 주 안에 부식이 발생했습니다.. 이러한 시나리오는 정확한 명판 해석의 중요성을 강조합니다..
모터 명판 디코딩에 대한 단계별 가이드
1. 제조업체 및 모델 번호
제조업체 이름과 모델 번호는 모터의 원산지와 시리즈를 식별하는 데 도움이 됩니다.. 정품 교체품을 찾는 첫 번째 단계입니다.. 예를 들어, Greensky 모터에는 다음과 같은 고유한 영숫자 코드가 포함되어 있습니다. “GS-IM-5L-02,” 이는 모터 유형을 나타냅니다. (유도 전동기), 프레임 크기, 및 디자인 변형.
2. 마력 (HP) 또는 킬로와트 (kW)
마력은 모터의 기계적 출력을 나타냅니다.. 미터법을 사용하는 지역, 킬로와트가 사용된다 (1 HP ≒ 0.746 kW). 항상 마력을 정확하게 일치시키십시오. 더 높은 HP를 사용하십시오. 드라이브를 평가하지 않고 모터 시스템이 기계적 스트레스를 유발할 수 있음, HP가 낮은 모터는 과부하가 걸려 고장날 수 있습니다..
3. 전압 및 주파수
전압 (예를 들어, 230/460V) 및 빈도 (50 헤르츠 또는 60 Hz) 전원 공급 장치와 일치해야 합니다.. 이중 전압 모터로 유연성 제공, 그러나 배선을 잘못하면 모터가 손상될 수 있습니다.. 동남아시아의 섬유공장, 예를 들어, 확인하여 다운타임을 방지했습니다. 50 교체 전의 Hz 공급이 모터의 주파수 정격과 일치했습니다..
4. 완전 부하 전류량 (FLA)
FLA는 최대 부하에서 소비되는 전류를 나타냅니다.. 이 값을 초과하면 트립 보호가 발생할 수 있습니다. 장치 또는 모터 과열. FLA를 작동 중 측정된 전류와 비교하여 베어링 마모 또는 전압 불균형과 같은 잠재적인 문제를 감지합니다..
5. RPM 및 속도
RPM (분당 회전수) 을 반영한다 모터의 동기식 완전 부하 시 속도. 예를 들어, ㅏ 1450 RPM 모터 50 Hz 공급은 일반적입니다. 유도 전동기. 가변 주파수 드라이브 (VFD) 속도를 조절할 수 있다, 하지만 기본 RPM은 애플리케이션에 적합해야 합니다., 펌프에는 고정된 속도가 필요한 경우가 많습니다..
6. 효율성 등급
다음과 같은 라벨 “IE3” 또는 “프리미엄 없음” 에너지 효율을 나타냄. 효율이 높은 모터는 전기 비용을 절감하지만 초기 가격이 더 높을 수 있습니다.. EU 및 북미의 규정에서는 IE3 이상을 의무화하고 있습니다. 산업용 모터.
7. 프레임 크기
표준화된 프레임 크기 (예를 들어, NEMA 56C 또는 IEC 80) 기존 마운트 및 커플링과의 기계적 호환성 보장. 잘못된 프레임 크기로 인해 정렬 오류가 발생함, 진동, 그리고 조기 실패.
8. 서비스 팩터 (SF)
SF는 모터가 일시적으로 처리할 수 있는 과부하 용량을 나타냅니다.. ㅏ 1.15 SF는 모터가 지탱할 수 있음을 의미합니다. 15% 정격 HP 이상. 하지만, SF에 지속적으로 의존하면 모터 수명이 단축될 수 있습니다..
9. 절연 등급
절연 등급 (예를 들어, F급) 권선의 내열성을 정의합니다.. 주변 온도가 높은 환경의 모터, 제철소처럼, 고장을 방지하려면 더 높은 절연 등급이 필요합니다..
10. 보호등급 (IP 코드)
IP 코드 (예를 들어, IP55) 고체와 액체에 대한 보호를 나타냅니다.. IP55 모터는 먼지로부터 보호되고 물 분사에 강합니다., 농업 기계와 같은 실외 응용 분야에 이상적.
사례 연구: 비용이 많이 드는 교체 오류 방지
ㅏ 고장난 모터를 교체하기 위해 독일의 제조 시설이 필요함 컨베이어 시스템에서. 원래 명판이 바래졌네요, 하지만 팀이 녹음을 했어 “15 kW, 400V, 50 Hz, IE3” 폐기하기 전에. 비슷한 사양의 모터를 조달했지만 IP 등급을 간과했습니다.. 새로운 모터, 정격 IP23, 습기에 노출된 장소에 설치한 경우. 한 달 이내, 절연 불량이 발생했습니다. 원래 제조업체의 설명서를 참조한 후, 그들은 필요한 IP55 등급을 발견했습니다. 예상치 못한 다운타임과 두 번째 모터 구매로 인해 교체 비용이 두 배로 늘어났습니다.. 이 사례는 포괄적인 명판 검사의 필요성을 강조합니다..
모터 교체를 위한 실용적인 팁
- 명판 사진 촬영 고장난 모터를 제거하기 전, 참고용으로 선명한 사진을 찍으세요..
- 환경 조건 확인 주위 온도를 확인하세요, 습기, 그리고 화학물질에 노출.
- 호환성 차트를 참조하세요 Greensky와 같은 제조업체에서 제공하는 상호 참조 도구를 사용하여 동등한 모델을 찾습니다..
- 업그레이드 고려 오래된 모터를 교체하는 경우, 장기적인 비용 절감을 위해 에너지 효율적인 모델을 평가합니다..
다음 단계: 올바른 교체 모터 찾기
당신의 이해 모터 명판은 성공적인 교체를 위한 첫 번째 단계입니다.. 그린스카이에서, 우리는 다음을 통해 이 프로세스를 단순화합니다.:
- 모터 선택 가이드 귀하의 업종에 맞는 맞춤형
- 상호 참조 데이터베이스 구식 모델의 경우
- 기술지원 명판 디코딩용
우리를 방문하세요 제품 페이지귀하의 명판 사양과 일치하는 모터를 탐색하려면. 맞춤형 요구사항의 경우, 특이한 프레임 크기나 특정 인증 등, 맞춤형 솔루션을 원하시면 저희 팀에 문의하세요.
결론
모터 명판은 단순한 금속 태그가 아닙니다. 작동 효율성과 안전을 보장하는 데 필수적인 도구입니다.. 각 매개변수를 체계적으로 분석하여, 일반적인 함정을 피하고 정보에 입각한 결정을 내릴 수 있습니다.. 모터 기술이 발전함에 따라, 명판 데이터를 항상 경계하는 것은 효과적인 유지 관리 및 조달 전략의 초석이 될 것입니다..
